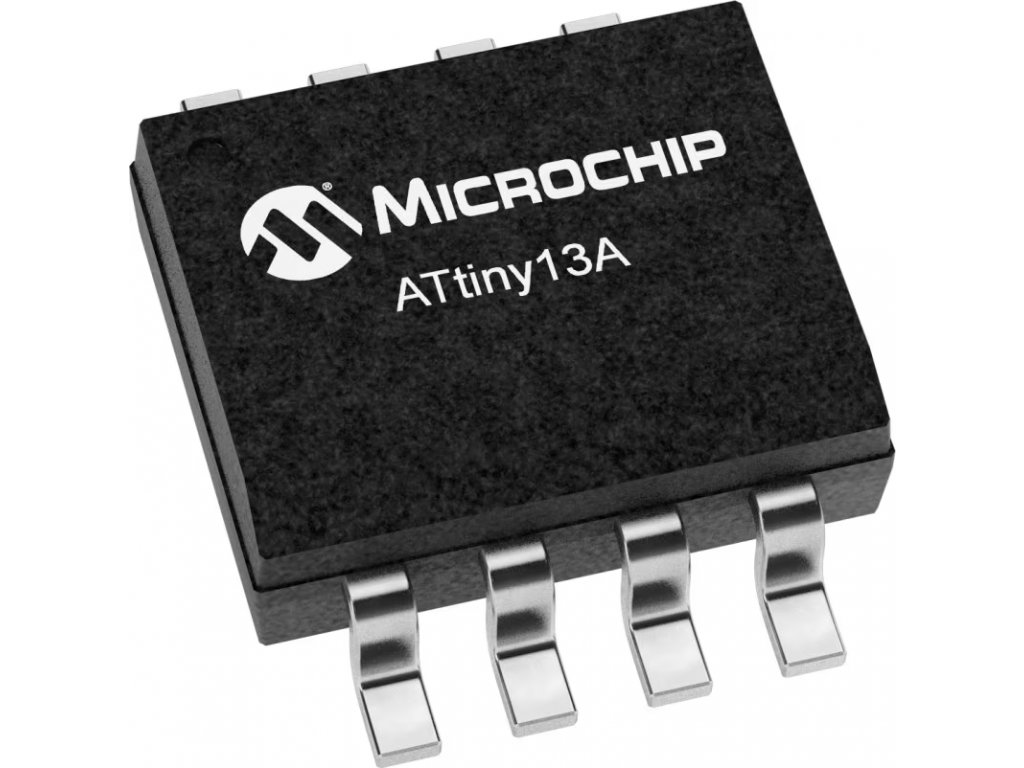

Microchip ATtiny13A
Kód: 1037Související produkty
Detailní popis produktu
ATtiny13A je výkonný 8bitový CMOS mikrokontrolér spolešnosti Microchip s nízkou spotřebou energie picoPower® založený na technologii AVR® RISC. Určeno pro průmyslové použití i vývojářské projekty.
Architektura
- 32 x 8 pracovních registrů pro všeobecné účely
- 120 instrukcí - většina zpravovávána v jednom taktovacím cyklu
- Plně statický provoz
- Výkon až 20 MIPS při frekvenci 20 MHz
Periferie
- 8bitový časovač/počítač s předskalátorem a dva kanály PWM
- 4kanálový, 10bitový ADC s interní napěťovou referencí
- Programovatelný časovač Watchdog se samostatným oscilátorem
- Analogový komparátor
Vstupy a výstupy

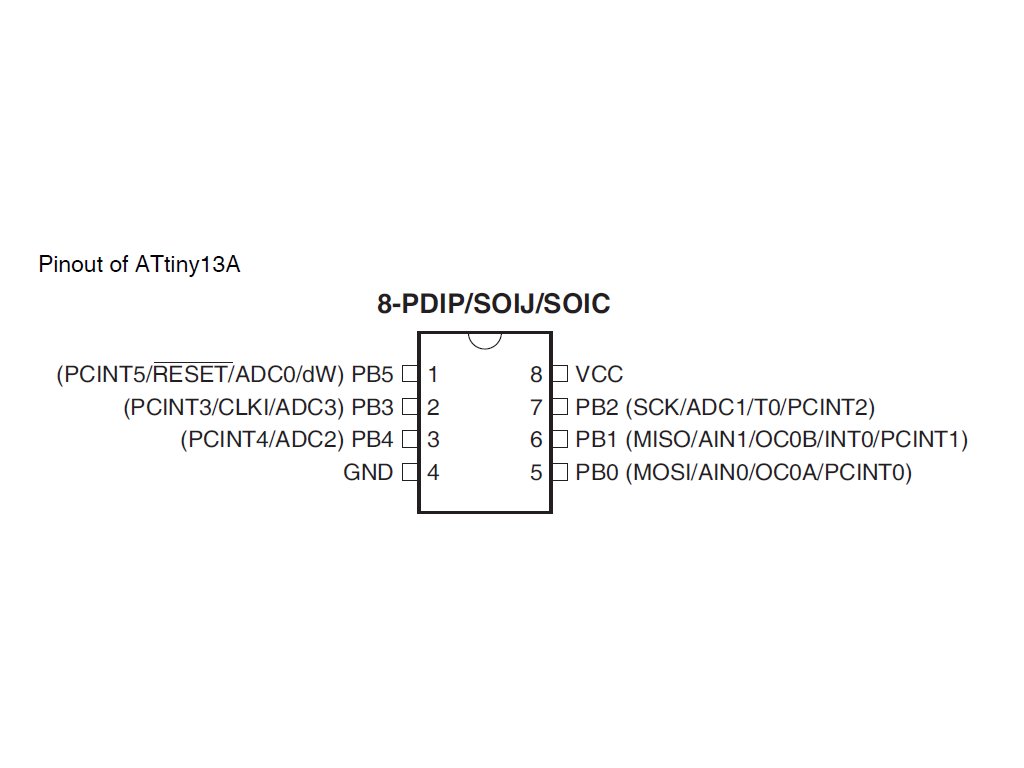

- 8-pinový PDIP/SOIC/SOIJ: šest programovatelných I/O linek
- 10pólové VDFN: šest programovatelných I/O linek
- 20-plotnový WQFN: šest programovatelných I/O linek
Speciální funkce mikrokontroléru
- DebugWIRE On-chip Debug System
- Programování v systému prostřednictvím portu SPI
- Externí a interní zdroje přerušení
- Režimy nízké spotřeby při nečinnosti, redukce šumu ADC a vypnutí
- Vylepšený obvod pro resetování při zapnutí
- Programovatelný obvod detekce výpadku napájení s funkcí softwarové deaktivace
- Interní kalibrovaný oscilátor
Provozní rychlosti jádra
- 0 - 4 MHz @ 1,8 - 5,5 V
- 0 - 10 MHz @ 2,7 - 5,5 V
- 0 - 20 MHz @ 4,5 - 5,5 V
Nízká spotřeba energie
- Provozní napětí: 1.8 - 5.5V
- Aktivní režim: 190 μA při 1,8 V a 1 MHz
- Režim nečinnosti: 24 μA při napětí 1,8 V a frekvenci 1 MHz
Veškeré technické podklady jsou převzaty ze stránek výrobce MicroChip
Doplňkové parametry
| Kategorie: | MCU |
|---|---|
| Záruka: | 24 |
| EEPROM: | 64 B |
| Flash: | 1 KB |
| Napájecí napětí max [V]: | 5.5 |
| Napájecí napětí min [V]: | 1.8 |
| Počet ADC pinů: | 4 |
| Počet volných GPIO pinů: | 6 |
| RAM: | 64 B |
| Zápisové cykly EEPROM: | 100 000 |
| Zápisové cykly flash: | 10 000 |
