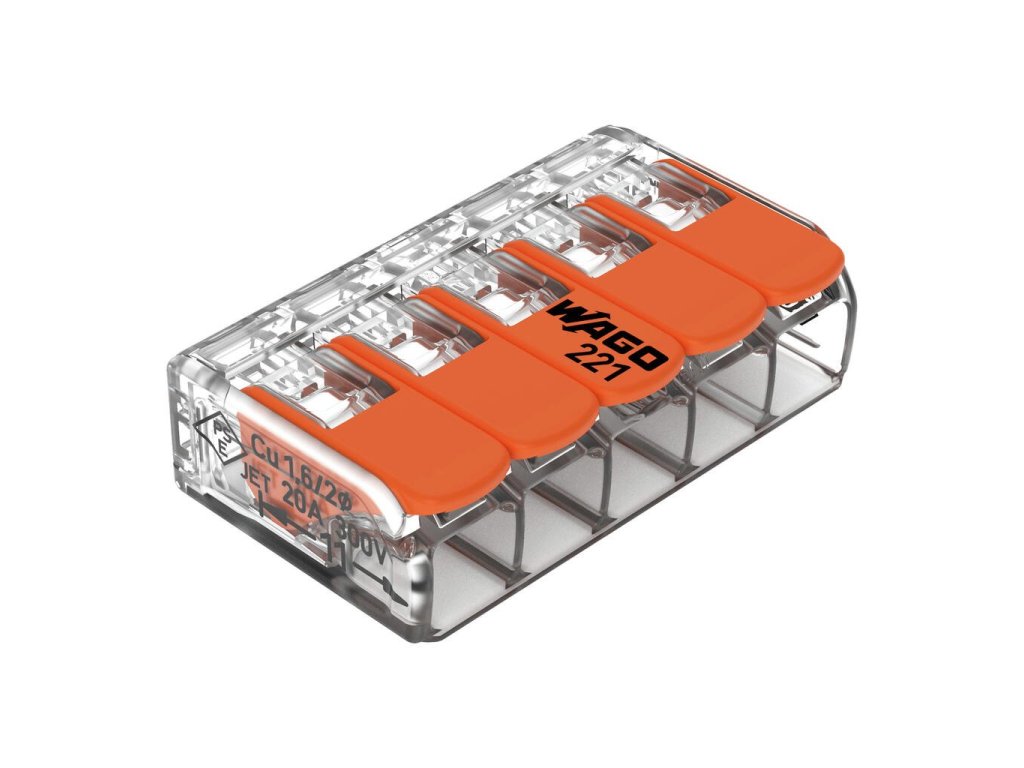

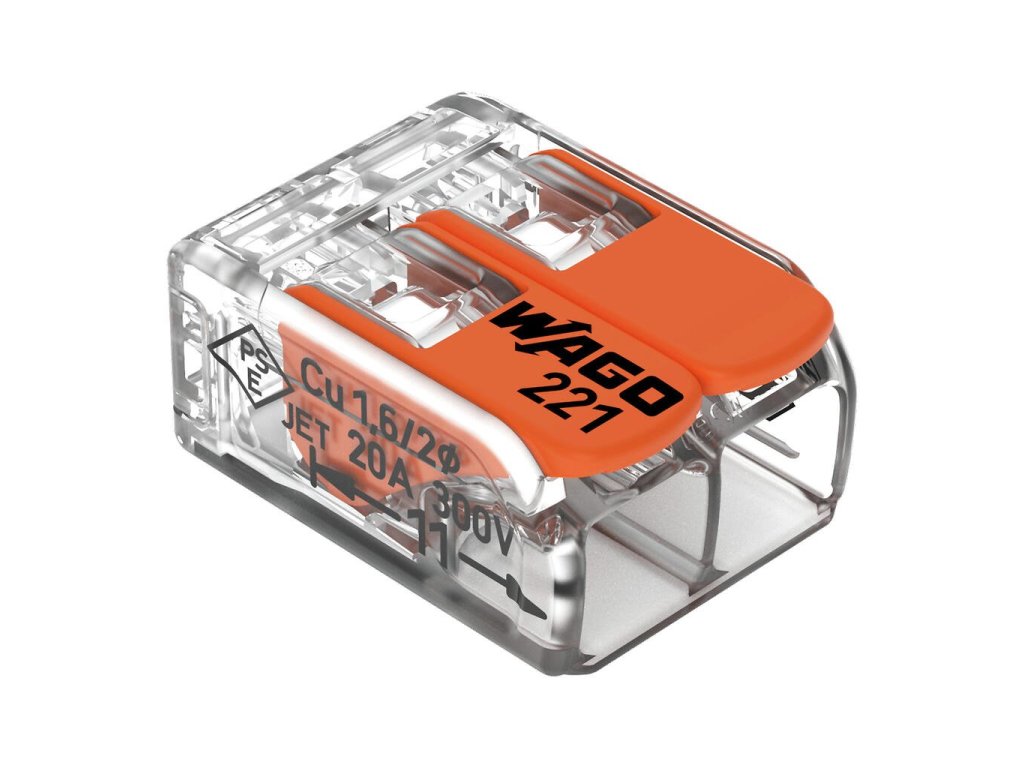

Páčková WAGO rychlosvorka řady 221 0,2-4mm2

Detailní popis produktu

Řada 221, tedy páčkové instalační svorky a veškeré související příslušenství v podobě široké nabídky adaptérů, můstků apod., jsou v dnešní době symbolem univerzální WAGO svorky. A to především pro nekonečnou rozmanitost aplikací, ve kterých se tato svorka všude po světě využívá. Páčková technika umožňuje bez nástrojů opakovaně zapojit i odpojit všechny typy vodičů. Posledním přírůstkem do rodiny svorek 221 je průchozí, nebo jak jí také nazýváme "Inline" svorka 221-2411.

Oblasti použití

V elektroinstalaci se počítá každý milimetr.

① Připojení jemně laněných vodičů v instalační krabici

②Závěsné připojení světel ze stropních podhledů

③Individuální design nízkonapěťového osvětlení

④Rozvody pro svítidla ve stropě

Technologie budov vyžadují více a více funkcí integrovaných do stále menšího prostoru. Výsledkem je větší množství vodičů určených k napájení a řízení celého systému. Svorka COMPACT řady 221 se hodí zejména na místech, kde se setkávají různé druhy a průřezy vodičů. Mezi typické aplikace v rámci automatizace budov patří připojování svítidel nebo motorů žaluzií a zapojování komunikačních zařízení nebo řídicích jednotek dveří a vrat. V průmyslu se tato WAGO svorka ideálně hodí třeba k zapojování motorů a čerpadel.

Ovládání

Jak používat WAGO svorku řady 221

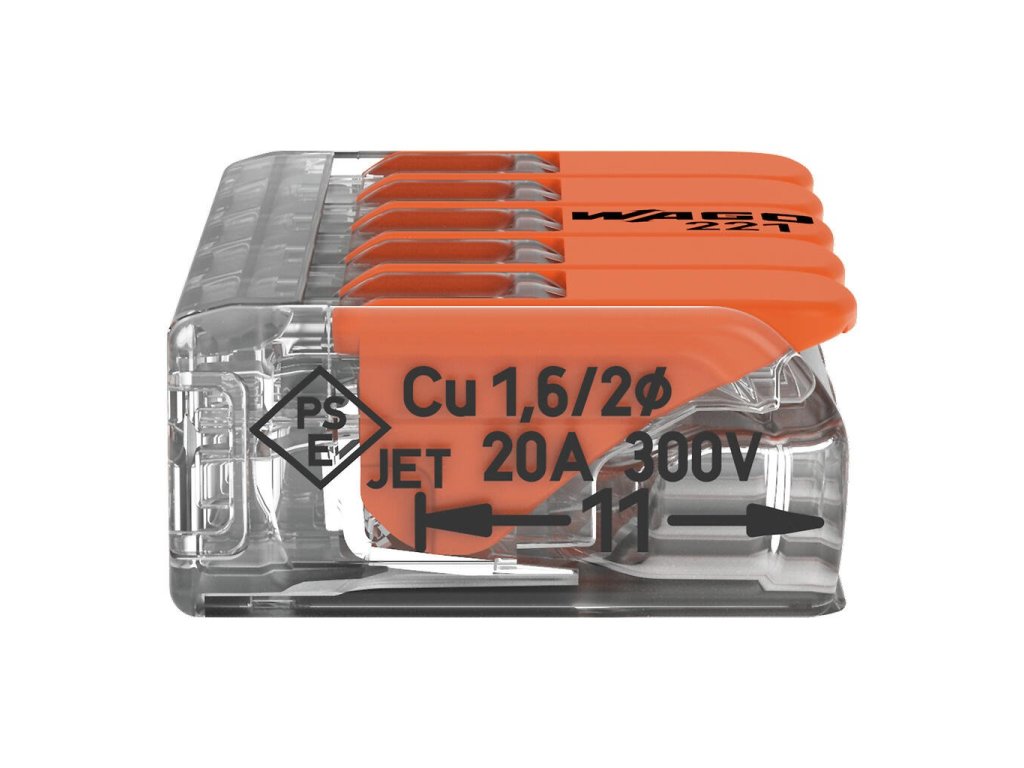

① Odizolování: Odizolujte vodič v délce 11 mm (svorky 221-41x) resp. 13 mm (svorky 221-61x).

② Zapojení vodiče: Otevřete pružinu pomocí ovládací páčky a vložte vodič.

③ Uzavření svorky: Zaklapněte ovládací páčku zpět do klidové polohy.

④ Testujte pomocí dvou zkušebních otvorů

Řada 221 klade důraz na snadnou a pohodlnou manipulaci. Osvědčená pružinová technika CAGE CLAMP® zaručuje nejen snadnou instalaci bez použití nástroje, ale také trvale bezpečný a spolehlivý kontakt. K manipulaci slouží ovládací páčky, na jejichž otevření/zavření stačí jen malé množství síly.

Benefity, které přináší WAGO svorky řady 221

1) Průřez vodičů

Pro všechny typy vodičů různých průřezů do 6 mm2. Menší varianta 221-41x upne vodiče o průřezu od 0,14 do 4 mm2, větší verze 221-61x je určená pro průřezy od 0,5 do 6 mm2. V jedné svorce se mohou setkat i různé druhy a průřezy vodičů.

2) Zkušební otvory

Testovat lze pomocí dvou zkušebních otvorů na protilehlých stranách, a to i v nainstalovaném stavu. Otvory jsou vhodné pro všechny stardardní testovací hroty.

3) Jednodušší ovládání

Ovládání páčkami je velmi jednoduché, rychlé a vyžaduje výrazně méně síly - bez použití jakéhokoliv nástroje! Postranní prohlubně pak usnadňují přidržování svorky během instalace.

4) Certifikace

Svorka má celosvětově akceptované atesty jako ENEC, UL, PSE/JET, nebo EAC. Je vhodná pro použití při vyšších teplotách. Provozní teplota v zapojeném stavu je max. 105 °C, provozní teplota při manipulaci je pak max. 85 °C. Díky tomu lze řadu 221 používat např. v osvětlovacích systémech.
