Small Opto Mechanic System

Sofistikovaný optomechanický systém s optokinetickým válcem pro testování tolerance optických systémů a optického zarovnání, který uspokojují náročné potřeby profesionálních techniků. Díky tlumené konstrukci neuslyšíte hluk a neucítíte vibrace.

Klíčové vlastnosti:

• Analyzuje vlastnosti optických systému
• Zvuková izolace
• Materiál pohlcující vibrace
• Ovládání přes LCD displej, joystick, inkrementální kolečko nebo připojené PC
• Snadná omyvatelnost pod vodou

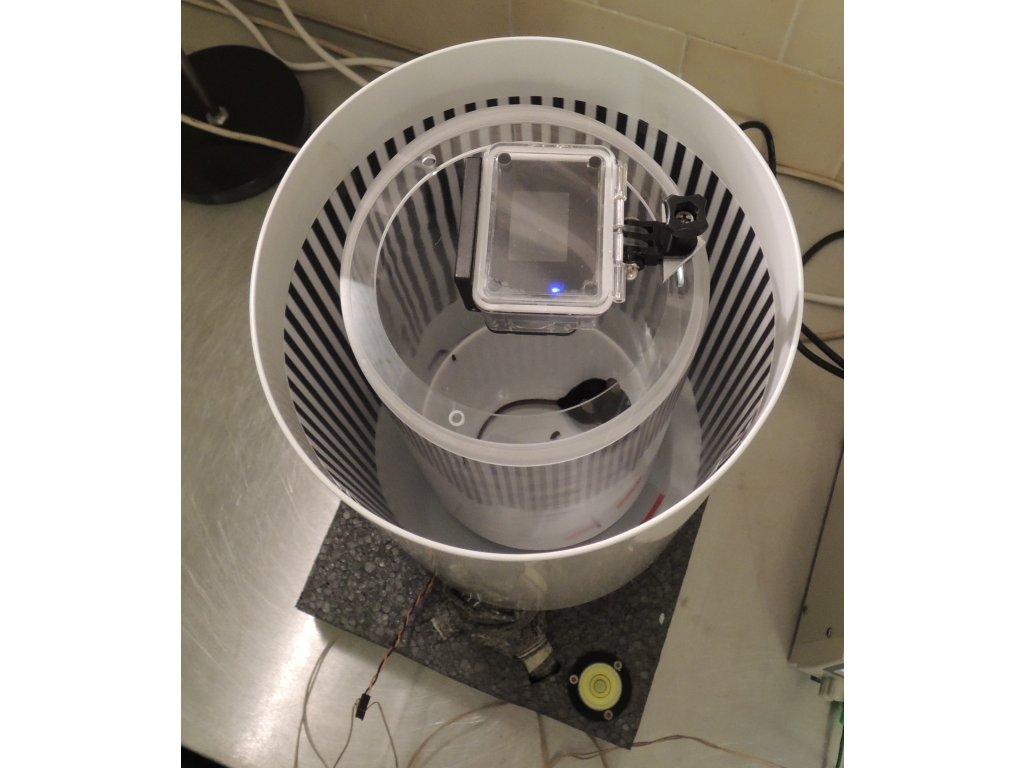

Malý optomechanický systém s optokinetickým válcem, buben, cylindrem je otočný válec s černobílými pruhy nebo jinými obrazci orientovanými kolmo na směr otáčení bubnu.

• Rotující válec s průměrem 22 cm.
• Prostorová frekvence střídajících se kontrastních pruhů 0,1 až 0,2 cyc/deg,
• uhlovou rychlostí 50-60° za sekundu a se střídáním otáčení doprava a doleva každých 20 sekund.
• Simulace denního osvětlením od 30 cd/m2.
• Jeden připojitelný kamerový sytém s monitorovacím softwarem pohybu hlavy ve směru rotujících pruhů.
• Automatické dopínání řemenu
• Základna retenčního válce má vibrace tlumeny gumou.
• Zpětnovazebná regulace rychlosti.
• Inkrementální senzor z optické závory a inkrementálního kolečka.
• Regulace rychlosti pak bude pomocí LCD panelu, nebo připojeného PC. Řídicí můstky.
• Zvukově izolovat celé ústrojí pod OKC.
• Materiál pohlcující vibrace do všech mechanických spojů OKC. Izolační materiál, soustrojí válce nejenom položit na tento materiál ale i zapustit tak, aby koukal jenom válec.
• Povrch ošetřen tak, abychom mohli dobře omývat.
• Všechny konstrukční díly od sebe izolovat materiálem STP Black Silver nebo Anti-vibromass Coat. Kryt realizovat tak, aby byly možné snadné servisní zásahy.
• Nastavitelné nožičky budou doplněny vodováhou.
• Elektronika v hlavní krabici s elektronikou.
• Obsahuje všechny řídicí obvody OKC.
  • LCD displej, joystick a inkrementální kolečko pro nastavení přesné rychlosti a její regulaci.
  • Potenciometry pro nastavení jasu LED podsvícení.
  • Přepínače pro odpojování pohybu jednotlivých OKC.
  • Přepínače pro zapínání podehřevů.
