AI-On-The-Edge-Cam: Esp32-S3 s PoE, WIFI anténou a kamerou

Popis

Co to je?

Toto je vývojová deska ESP32-S3 (16 MB flash, 8 MB RAM), která je kompatibilní s frameworkem AI-on-the-Edge-Device. Integruje Ethernet s PoE, slot pro micro-SD kartu, kameru s WS2812B podsvícením, konektor Stemma QT, komplexní správu baterie a režim nízké spotřeby, který spotřebovává pouze 20 µA.

Proč jste to vytvořili?

Bylo to vytvořeno, protože jsem narazil na skvělý framework pro edge-AI s názvem AI-On-The-Edge-Device a po nějaké diskuzi s tvůrci jsem se rozhodl postavit tento vlastní hardware. Hlavní motivací bylo, že ESP32-Cam, který se často používá s tímto frameworkem, postrádá dobrou správu napájení a baterie, podsvícení kamery a podporu Ethernet/PoE.

Co dělá tuto desku výjimečnou?

• Ethernet s PoE
• Kamera s 4 × WS2812B inteligentními LED pro podsvícení
• Slot pro micro-SD kartu
• Spící proud: <25 µA; aktivní proud: 200 mA. Jedno měření + LoRaWAN uplink: ~2,5 min. V praxi potřebujete 2×18650 baterie (2x2500mAh) pro běh na jeden rok, pokud měříte jednou denně.
• Integrované nabíjení baterie, ochrana a měření
• Podpora externí antény
• Konektor Stemma QT I²C pro externí senzory
• Kompatibilní s Ai-on-the-edge-device Esp32-s3 branch
• Schémata dostupná v záložce „Datasheet“
• 3D tisknutelný kryt

Každý balíček obsahuje:

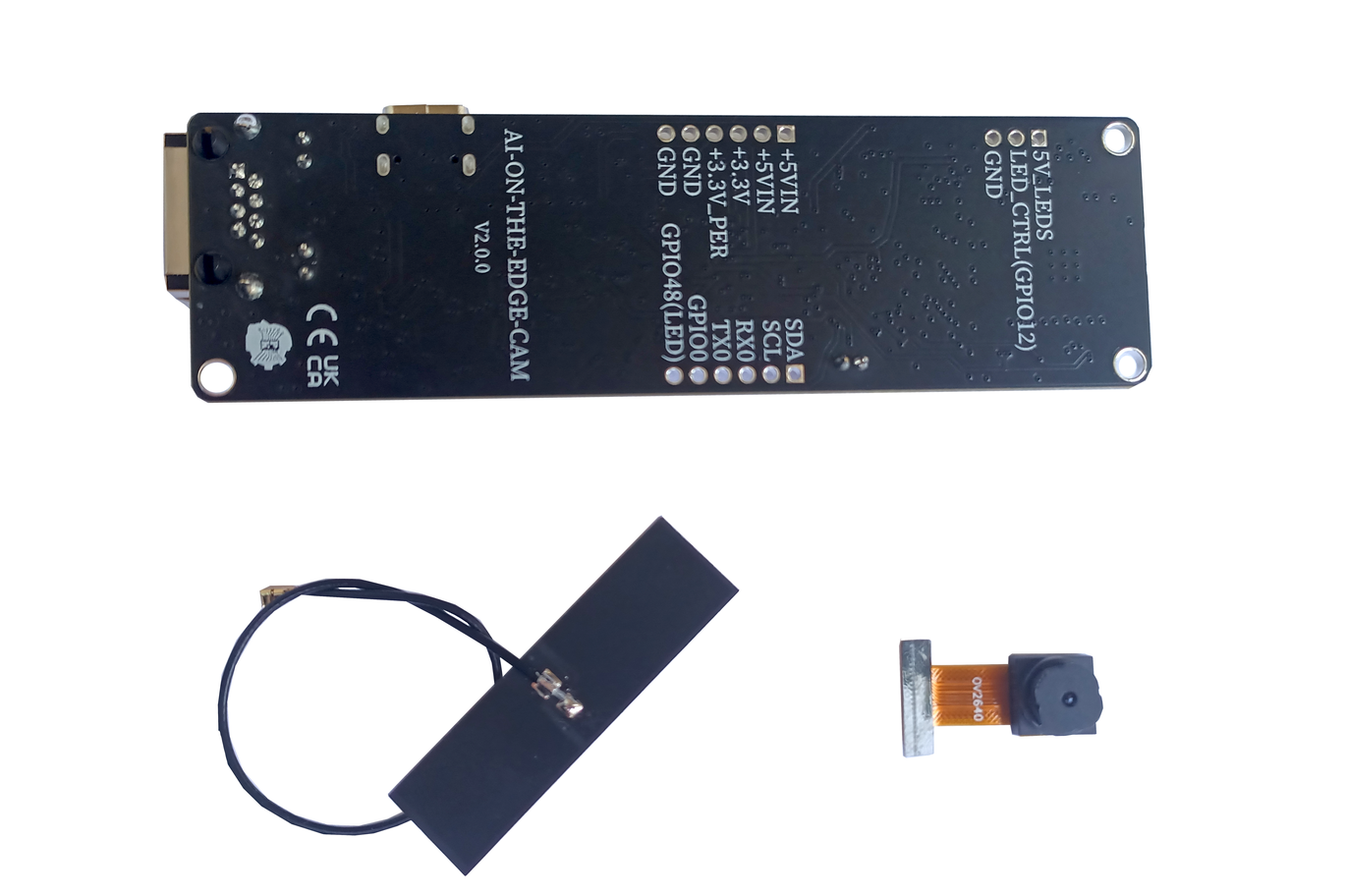

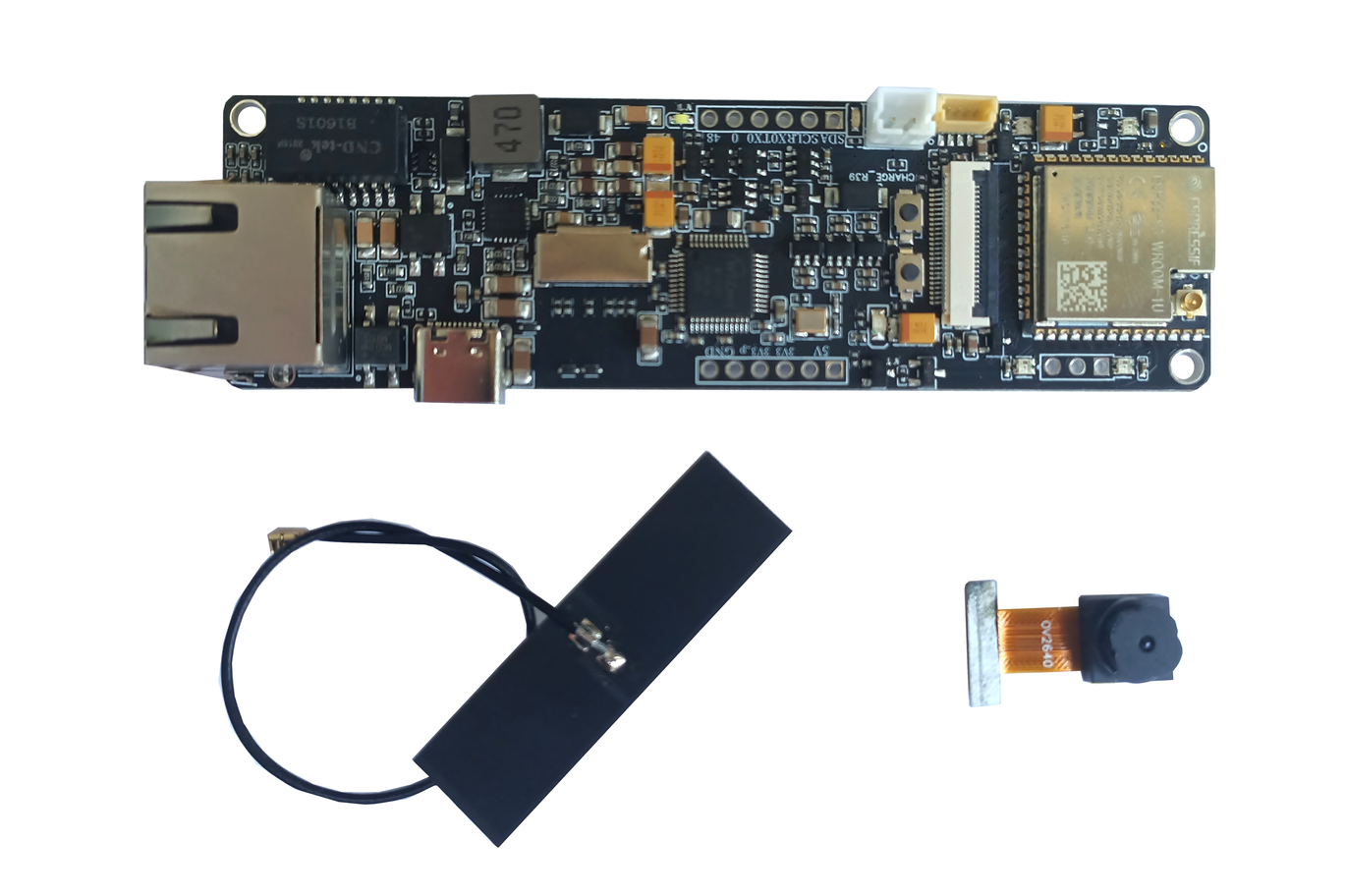

• 1 × AI-on-the-edge-cam deska
• 1 × OV2640 kamera
• 1 × WIFI anténa pro ESP32

Další zdroje

• Ai-On-The-Edge-Device webflasher kompatibilní s deskou
• Příklady pro Arduino IDE a Platformio
• CircuitPython
• Příklad pro CircuitPython
• Hackaday projekt
• Ai-On-The-Edge-Device framework
• Ai-On-The-Edge-Device Wiki
• Diskuze o projektu s vývojáři Ai-On-The-Edge-Device
• Schémata a CERN-OHL-P licence
• 3D tisknutelný kryt

Jak provést flashování a konfiguraci?

• Pre-nahraná verze je nahraná s nejnovější verzí z esp32-s3 branch. Pokud chcete nahrát firmware sami, použijte tento webový instalátor pro nahrání firmwaru a obsahu na SD kartu z AI-on-the-edge-device__manual-setup-s3 souboru.
• Po nahrání zařízení a obsahu na SD kartu se konfigurace provádí přes Ethernet. Pokud potřebujete konfiguraci Wi-Fi, smažte soubor lan.ini z SD karty, zařízení vytvoří přístupový bod, připojte se k němu a otevřete [http://192.168.4.1/](http://192.168.4.1/) v prohlížeči.

Upozornění

• V verzi V2.1.0 chybí ve zpětné vazbě pro měření baterie kondenzátor; tento problém opravím v budoucích verzích. Pokud potřebujete měření baterie, připájejte kondenzátor o hodnotě 0.1–1 µF mezi GPIO2 a GND (blízko je také uzemněný montážní otvor M3), nebo použijte softwarový filtr. Měl jsem dobré výsledky s filtrem „mean-of-medians“ (počítejte mediány z sedmi 41-vzorových oken a pak je průměrujte).
• Pokud zakoupíte předem nahranou verzi, neberte ji jako finální zařízení. Může obsahovat chyby, protože software je ve vývoji. Otestoval jsem všechny základní funkce včetně WiFi, Lorawan a Ethernetu. Zakoupením podporujete vývojáře frameworku Ai-On-The-Edge-Device.
