Popis

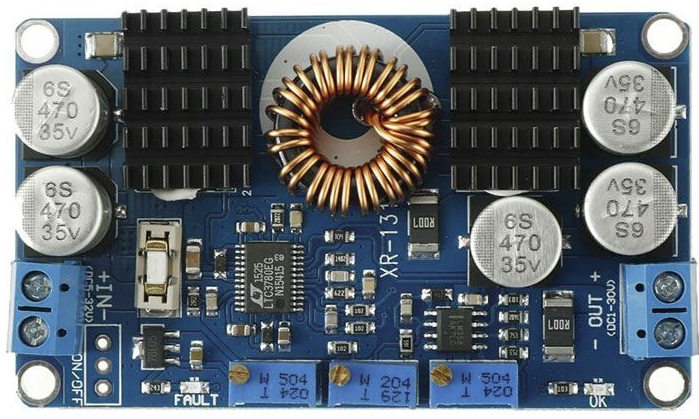

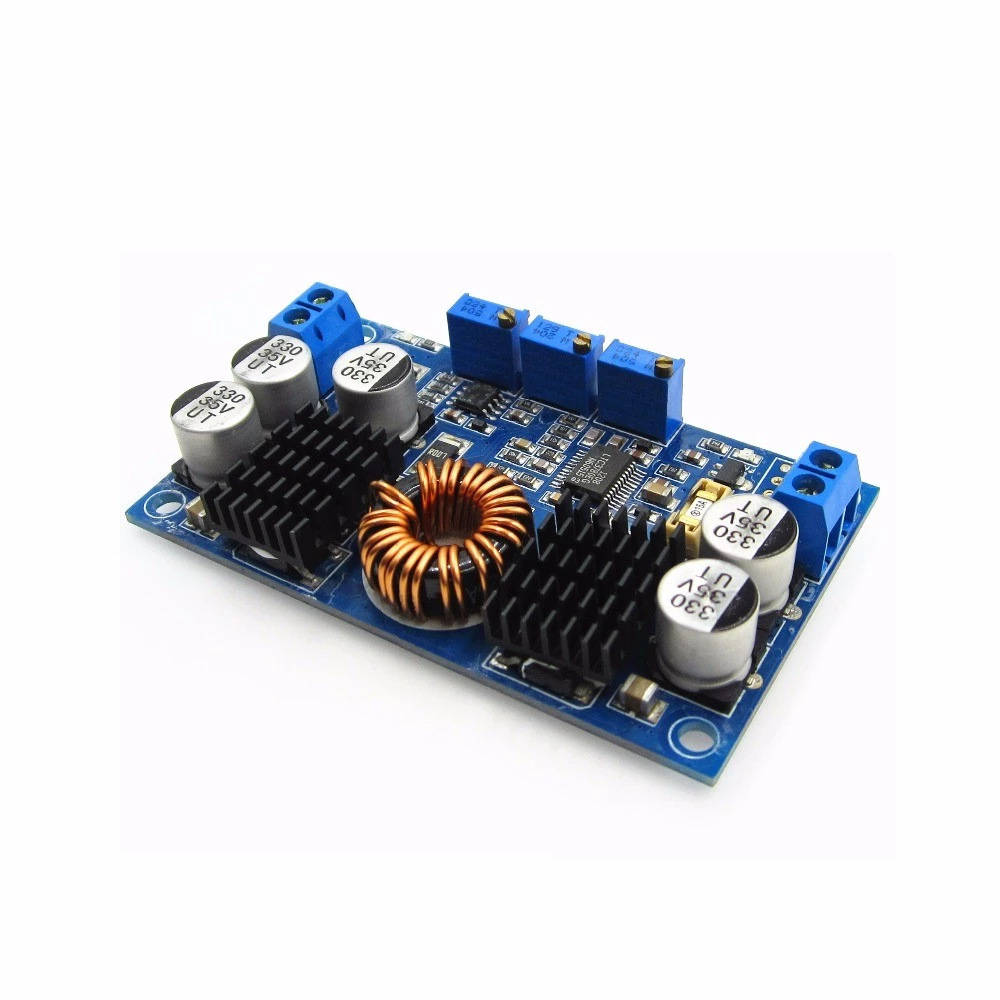

Výkonný DC-DC měnič s funkcí step-up i step-down umožňuje zvyšovat i snižovat vstupní napětí podle potřeby. Modul je osazen oblíbeným řídicím čipem LTC3780 a nabízí nastavení výstupního napětí (CV) i omezení výstupního proudu (CC). Díky tomu je vhodný pro široké spektrum aplikací – od napájení elektroniky přes LED systémy až po DIY projekty a laboratorní použití.
Oproti běžným měničům umí tento modul pracovat flexibilněji: pokud je vstupní napětí nižší než požadované výstupní, zvýší jej. Pokud je vyšší, sníží jej. To z něj dělá univerzální řešení tam, kde se vstupní napětí mění nebo není pevně dané.
Hlavní výhody
- Step-up i step-down režim v jednom modulu
- Regulace napětí i proudu (CC/CV)
- Vstupní napětí 5–32 V DC
- Výstupní napětí 1–30 V DC
- Špičkový proud až 10 A
- Ochrana proti zkratu
- LED signalizace provozu (OK) a poruchy (FAULT)
- Nastavení podpěťové ochrany vstupu (UVLO)
- Kompaktní rozměry a chlazená spodní základna
Využití
Měnič je vhodný pro:
- napájení elektronických modulů a zařízení,
- DIY a hobby konstrukce,
- LED aplikace,
- regulované napájení v dílně,
- projekty s požadavkem na omezení proudu.
Technické parametry
- Hlavní čip: LTC3780
- Vstupní napětí: 5–32 V DC
- Výstupní napětí: 1–30 V DC, plynule nastavitelné
- Konstantní výstupní proud: doporučeně až 6 A
- Špičkový proud: až 10 A
- Dlouhodobý výkon: až 80 W
- Špičkový výkon: až 130 W
- Účinnost: 75–98 %
- Ochrana proti zkratu: ano
- Pracovní teplota: cca -30 až +85 °C
- Rozměry: přibližně 77 × 45 × 14 mm
U vyšší zátěže je nutné počítat s lepším odvodem tepla. Nad 80 W bez chlazení to není rozumný provoz.
Nastavení modulu

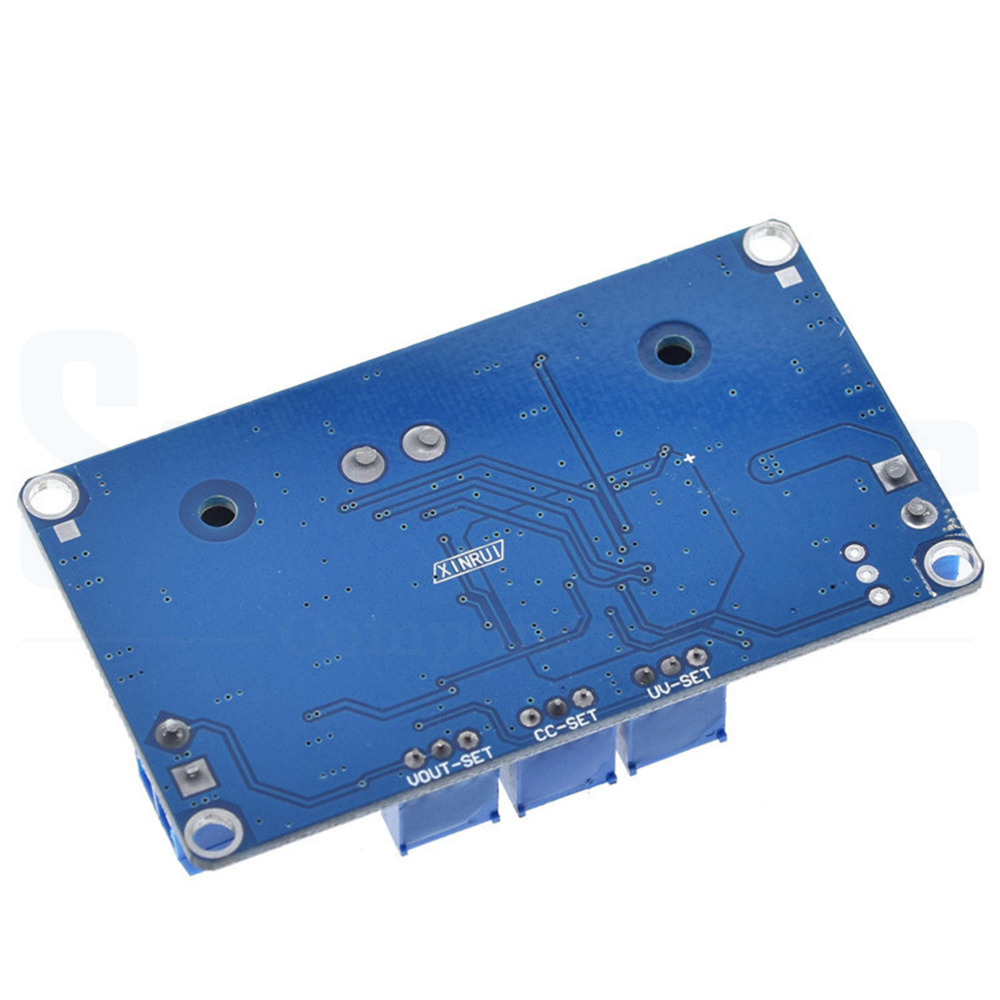

Modul je vybaven třemi trimry:
- V OUT-SET – nastavení výstupního napětí
- CC-SET – nastavení proudového omezení
- UV-SET – nastavení podpěťové ochrany vstupu
Otáčením trimru po směru hodinových ručiček se nastavená hodnota zvyšuje, opačně snižuje.
Důležité upozornění
- Modul nemá ochranu proti přepólování vstupu. Při opačném připojení může dojít k jeho zničení.
- Modul nemá ochranu proti zpětnému toku proudu na výstupu. Pokud jej chcete použít např. pro nabíjení, je nutné doplnit sériovou diodu na výstup.
- Pro dlouhodobě spolehlivý provoz doporučujeme držet se konzervativního zatížení a zajistit odpovídající chlazení.
