digitron IN-12 = ИН-12 = IN12

Popis

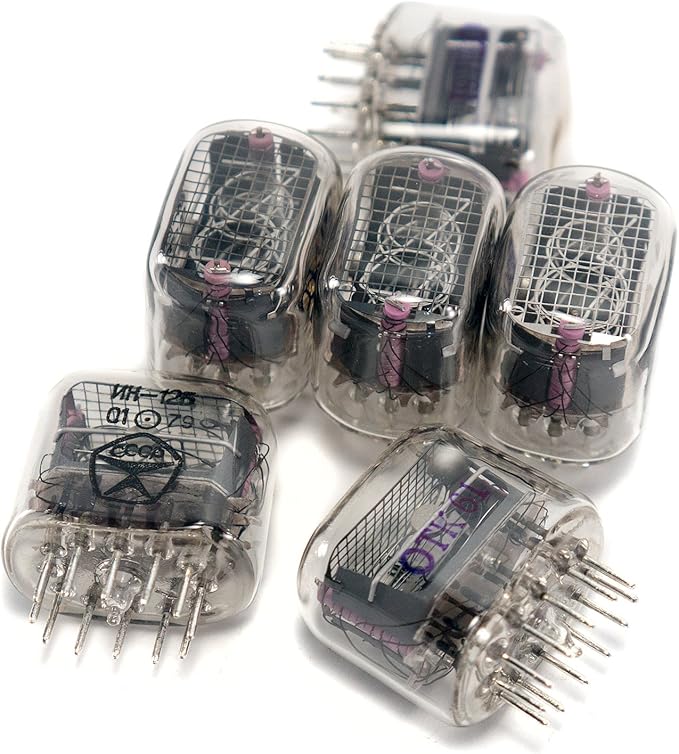

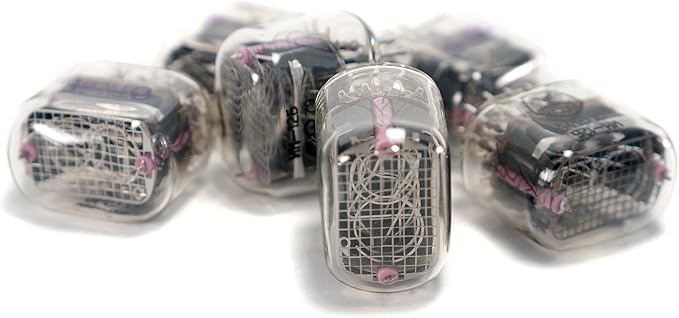

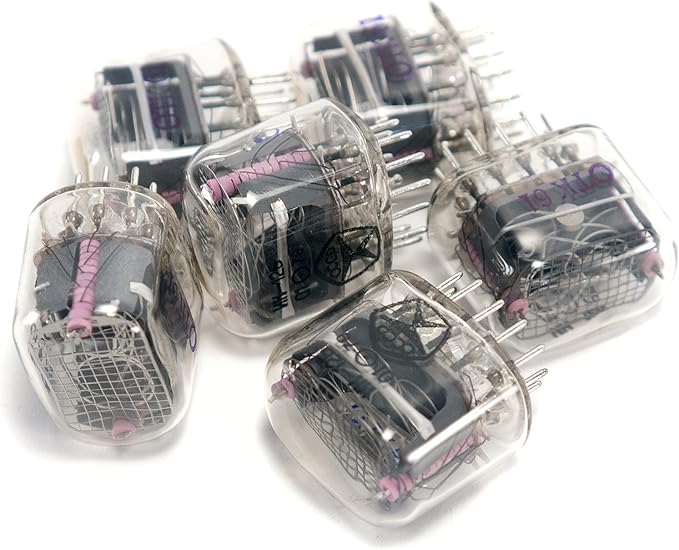

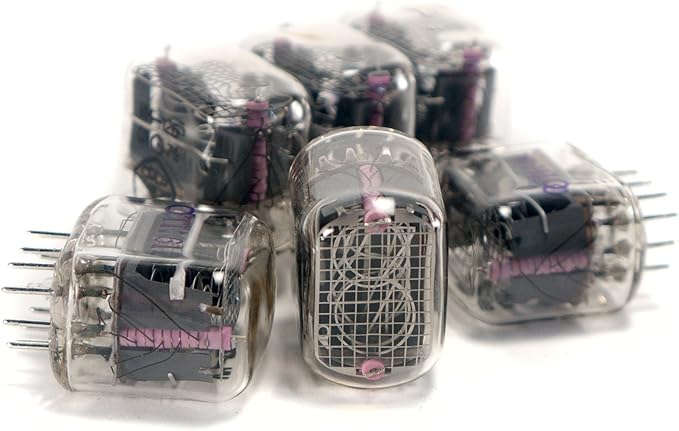

Digitron IN-12A / IN-12B je klasický Nixie zobrazovač (výbojka) určený pro
zobrazení číslic 0–9 s typickým teplým oranžovým svitem. Jedná se o speciální
druh výbojky plněné směsí plynů, ve které hoří doutnavý výboj. Z tohoto pohledu
lze digitron považovat za zvláštní typ doutnavky, kde jsou katody vytvarovány
do tvaru jednotlivých znaků (číslic).

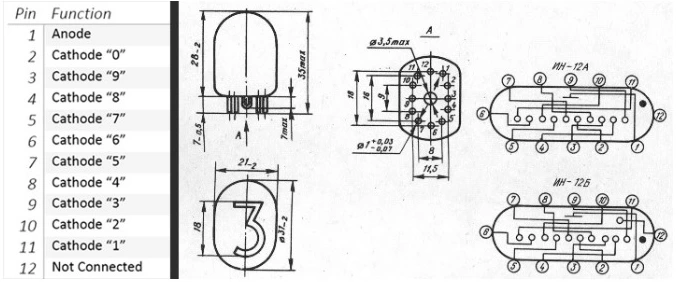

V jedné skleněné baňce se nachází více katod (pro jednotlivé číslice) a jedna

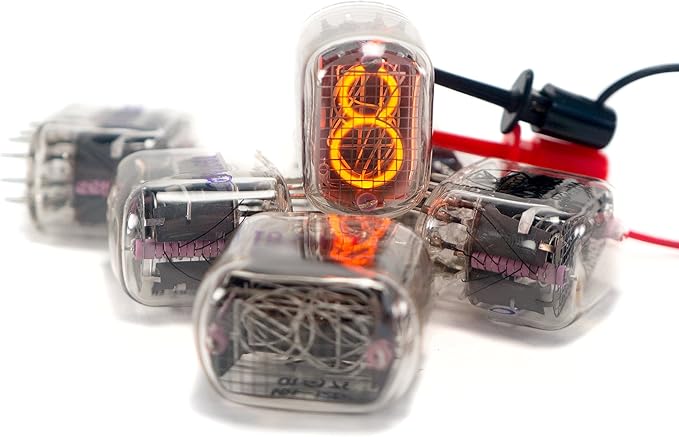

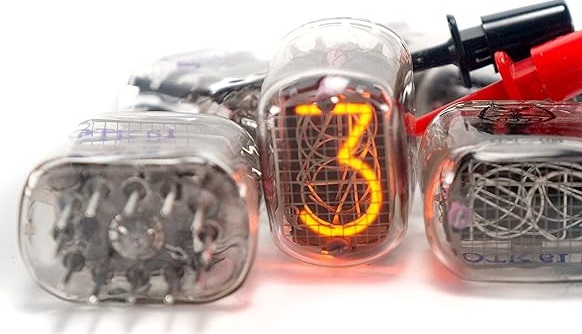

společná anoda v podobě mřížky. Po přivedení vysokého napětí na vybranou katodu
se rozsvítí odpovídající číslice. Skleněné baňky mnoha digitronů, včetně řady
IN-12, jsou opatřeny barevným filtrem (červeným nátěrem), který zlepšuje
kontrast a potlačuje parazitní světlo.

Rozdíl mezi IN-12A a IN-12B

• IN-12A –
  zobrazuje pouze číslice 0–9, bez desetinné tečky
• IN-12B –
  zobrazuje číslice 0–9 a obsahuje desetinnou tečku

Obě varianty jsou plně kompatibilní z hlediska použití i zapojení a
liší se pouze přítomností desetinné tečky.

Důležité technické upozornění

Na společnou anodu je nutné vždy připojit ochranný rezistor, který omezuje
proud. Bez tohoto rezistoru by mohlo dojít ke vzniku elektrického oblouku mezi
elektrodami, což by vedlo ke zničení digitronu nebo i celého zapojeného obvodu.

Typické použití

• Nixie
  hodiny
• Měřicí a
  zobrazovací přístroje
• Počítadla
  a indikátory
• DIY, retro
  a designové elektronické projekty

Upozornění: Digitrony pracují s vysokým napětím (typicky cca 170–200 V DC).
Jsou určeny pro uživatele se základními znalostmi elektroniky a práce s vysokým
napětím.
