Popis
Co je DUO NIXIE?
DUO NIXIE je štít kompatibilní se zobrazovacími ovladači EasyNixie, EasyVFD, a EasyPDLC, poskytující out-of-the-box podporu pro desky ESP32-C6-Bug a CH32-Ant. Lze s ním snadno propojit i ostatní desky.
Proč jsme DUO NIXIE vyrobili?

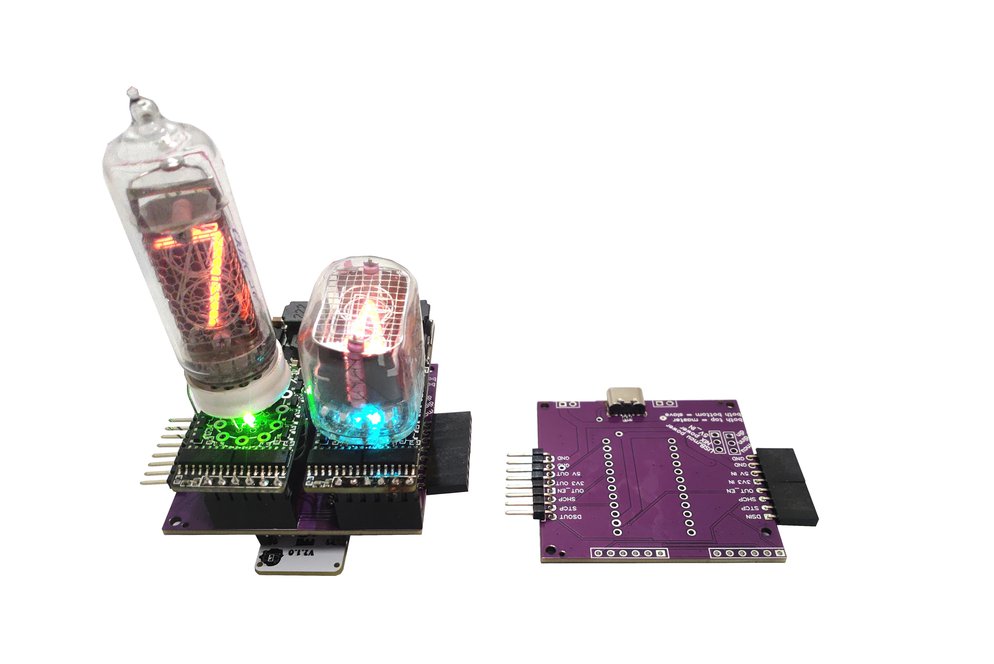

Tento štít byl vytvořen pro zjednodušení užití modulů EasyNixie a jejich daisy-chaining.
Co DUO NIXIE činí speciálním?
- Je kompatibilní s retro zobrazovacími ovladači EasyNixie, EasyVFD, a EasyPDLC.
- Out-of-the-box kompatibilita s CH32-Ant a ESP32-C6-Bug.
- Pracuje s ostatními vývojovými deskami, jako je Arduino Uno, ESP32 devkit, apod.
- Může být napájen přes USB nebo postranní konektor.
- One MCU board can drive multiple modules.

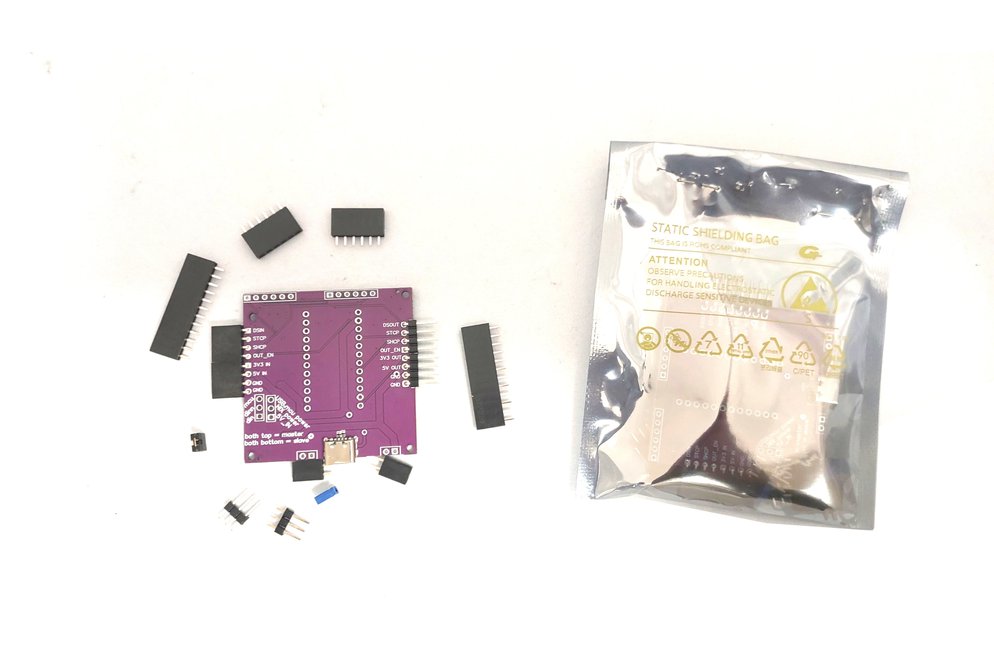

- Each package includes a Duo Nixie board, headers, and 2 jumpers.
Užití
Po propojení MCU vývojové desky se štítem, piny jsou propojeny následovně:
PINOUT pro ESP32-C6-BUG
- OUT_EN na Pin 3
- SHCP na Pin 2
- STCP na Pin 6
- DSIN na Pin 7
PINOUT pro CH32-ANT
- OUT_EN na Pin PC7
- SHCP na Pin PC4
- STCP na Pin PC5
- DSIN na Pin PC6
Nezapomeňte zapojit jumpery následovně:

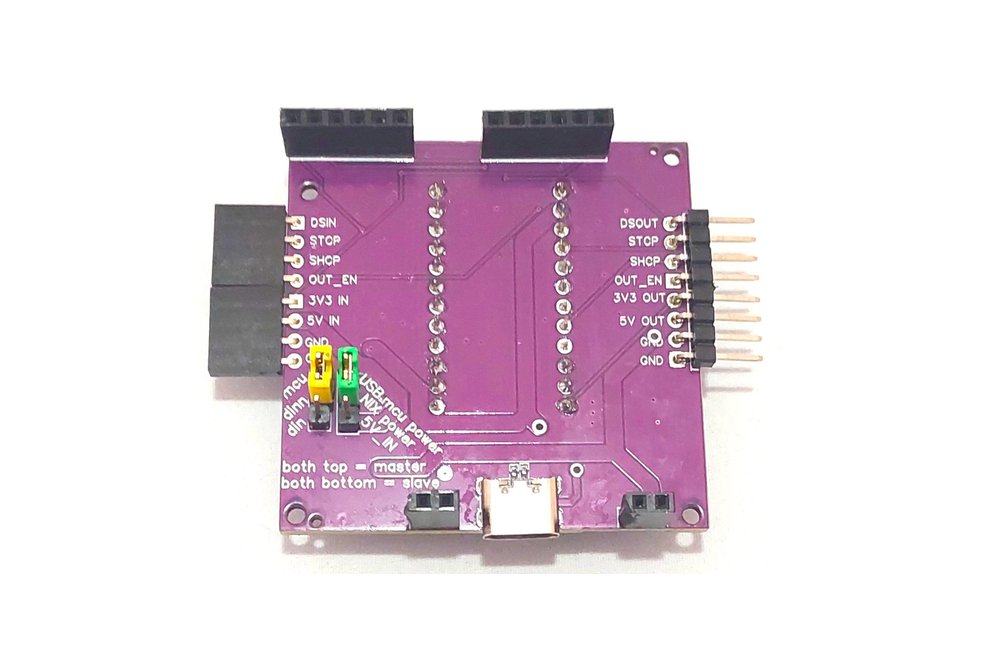

- Při napájení přes USB s vloženým MCU (Master deska): Zapojte oba jumpery do horní pozice. To propojí piny “MCU” s piny “DINN” a “USB, MCU power” s “NIX power.”
- Při napájení a posílání dat přes postranní konektor (Slave deska): Zapojte oba jumpery do dolní pozice. To propojí piny “DIN” s piny “DINN” a “5V_IN” s “NIX power.”
- Při napájení přes USB a posílání dat přes postranní konektor (Power Master, Data Slave): Zapojte levý jumper do horní pozice a pravý jumper do dolní pozice. To propojí piny “DIN” s piny “DINN” a “USB, MCU power” s “NIX power.”
Třetí konfigurace je důležitá při zapojení 2 nebo více desek do štítu a potřeby vyššího proudu.
