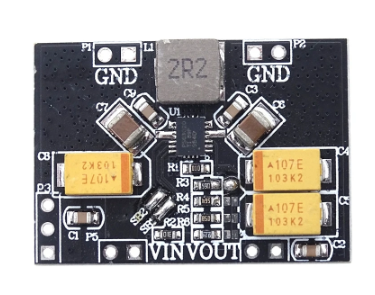

Step up/down měnič s nízkým odběrem TPS63020; 3,3V; 5V / 3A

Popis

Kompaktní DC-DC step-up/step-down měnič s obvodem TPS63020 je ideální pro napájení zařízení z baterií i dalších nízkonapěťových zdrojů. Oproti běžným měničům umí automaticky přepínat mezi snižováním i zvyšováním napětí, takže udržuje stabilní výstup i ve chvíli, kdy je vstupní napětí nad nebo pod požadovanou hodnotou. Díky tomu se hodí pro alkalické baterie, Li-Ion články, přenosnou elektroniku, kamery, digitální přehrávače, vestavné systémy i hobby projekty.

Modul pracuje se vstupním napětím 1,8 až 5,5 V a nabízí vysokou účinnost až 96 %, což pomáhá šetřit energii a snižovat zahřívání. Výhodou je také nízký klidový odběr, zejména v úsporném režimu, kde může klesnout pod 50 µA. Maximální výstupní proud dosahuje až 3 A podle podmínek použití, vstupního napětí a nastaveného výstupu.

Měnič TPS63020 je vhodný všude tam, kde potřebuješ stabilní napájení z jednoho Li-Ion článku nebo z 2–3 alkalických baterií. Díky vysoké spínací frekvenci 2,4 MHz umožňuje malé rozměry modulu a nízké výstupní zvlnění.

Hlavní výhody:

• step-up / step-down provoz v jednom modulu
• vysoká účinnost až 96 %
• nízký odběr v úsporném režimu
• malé rozměry
• vhodné pro bateriové napájení
• automatické přepínání buck/boost režimu
• možnost využití pinů EN, PS a PG

Technické parametry:

• řídicí obvod: TPS63020
• vstupní napětí: 1,8–5,5 V

  doporučené vstupní napětí: nad 2 V
• výstupní napětí: 2,5 V / 3,3 V / 4,2 V / 5 V

  (nastavení dle osazení odporů)
• maximální výstupní proud: až 3 A
• účinnost: až 96 %
• spínací frekvence: 2,4 MHz
• výstupní zvlnění:
  • 10 mV bez zátěže
  • 10 mV při buck režimu a 0,5 A
  • 30 mV při boost režimu a 0,5 A
• klidový odběr:
  • cca 6 mA
  • v power-save režimu pod 50 µA

Funkce pinů:

• PS – úsporný režim

  1 = vypnuto, 0 = zapnuto

  ve výchozím stavu je úsporný režim deaktivován
• EN – povolení modulu

  1 = zapnuto, 0 = vypnuto

  modul je ve výchozím stavu aktivní
• PG – indikace stavu výstupu

  0 = chyba, 1 = normální provoz

Vhodné použití:

• napájení z Li-Ion / Li-Pol článků
• zařízení na 2–3 alkalické baterie
• Arduino, ESP, STM32 a další vývojové platformy
• přenosná elektronika
• kamery, senzory, měřicí technika
• vlastní vestavné a IoT projekty
