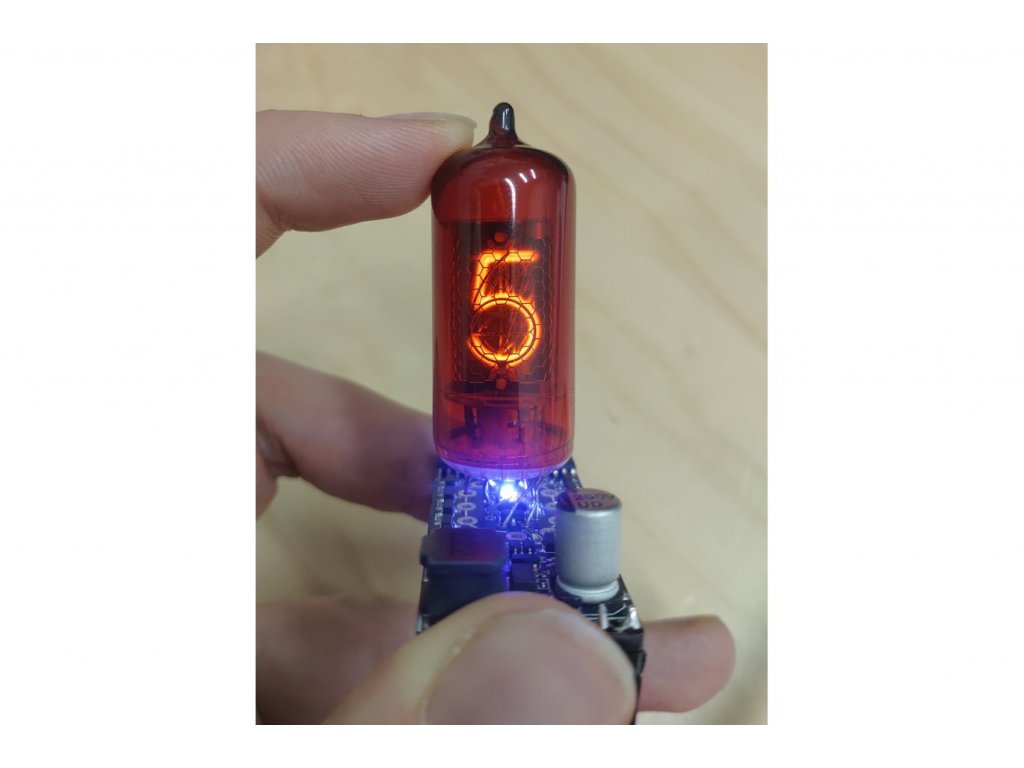

EasyNixie

Detailní popis produktu

Čím je EasyNixie modul výjimečný?

• Nízkonapěťové napájení - modul může být napájen již od 3,3 V, deska zvládne všechny 200V zvýšení těžkého zvedání sama.
• Stohovatelnost - připojte libovolný počet displejů s celkem pouze 3 datovými kolíky (+1, pokud potřebujete stmívání)!
• Podpora Arduina a uživatelská přívětivost - K dispozici je knihovna Arduino pro snadné rozhraní s moduly.

Co mohu s modulem EasyNixie postavit?

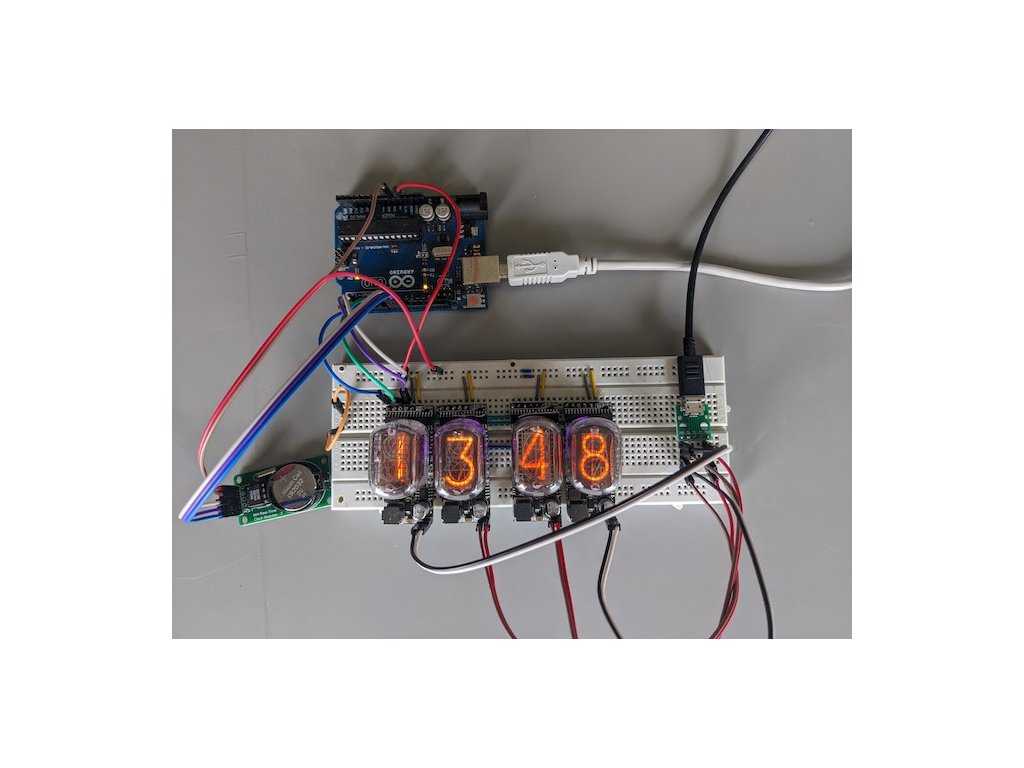

Nixie hodiny, hodinky, rádia, Geigerovy počítače...
Cokoli vás napadne! Pro inspiraci se podívejte na stránku Kickstarter nebo projekt na Hackaday a podívejte se na toto video.

Bezpečnost

Napětí na modulu je 200 V DC. Moduly sice mají bezpečnostní pojistku a navíc jejich step-up měnič nemůže fyzicky poskytnout více než 10 mA, přesto dodržujte následující bezpečnostní pokyny:

• Nedávejte tento modul dětem nebo lidem, kteří mají problémy se srdcem!
• Použijte jej pouze tehdy, pokud víte, co děláte!
• Pokud obvod zapojujete v ramci výkonu povolání musíte splňovat zákon 250/2021 Sb
• Po připojení napájení a nejméně 30 sekund po odpojení napájení se modulů nedotýkejte, generují vysoké napětí pro napájení elektronek.

Nejbezpečnější postup pro práci s moduly je následující:

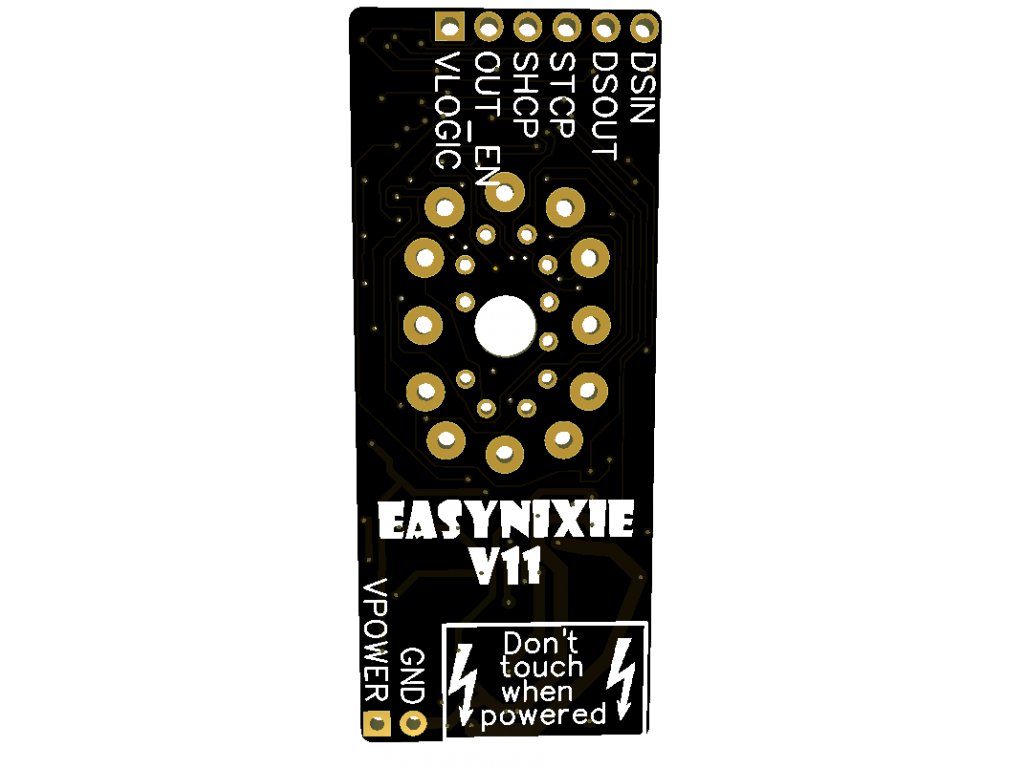

1. Proveďte všechna připojení kromě vývodu VPower
2. Dvakrát zkontrolujte
3. Připojte USB a flashněte kód
4. Funguje váš kód? Můžete blikat diodami na EasyNixie? Pokud ano - pokračujte
5. Odpojte USB
6. Připojte pin VPower
7. Zapněte napájení (použijte napájecí zdroj, ne USB počítače)
8. Pokud potřebujete provést změny v připojení:
9. Odpojte napájení
10. Počkejte 30 sekund
11. Proveďte změny
12. Připojte napájení

Co je to Digitron?

Znakový displej (lampa) nebo také maticový displej (lampa), v angličtině Nixie Tube, je typ zobrazovací technologie, která byla populární v minulosti, zejména v 70. a 80. letech 20. století. Elektronická součástka se skleněnou baňkou plněná nízkotlakým plynem, obvykle neonem se studenou katodou, která se používá k zobrazení číslic nebo jiných symbolů. Skleněná baňka obsahuje jednu společnou anodu v podobě průhledné mřížky z tenkého drátu a několik samostatných katod ve tvaru jednotlivých zobrazitelných symbolů. Když se mezi anodu a jednu z katod přivede zapalovací napětí, v našem případě až 200 V, plyn kolem katody se procházejícím proudem rozsvítí oranžovým žhavým výbojem. Nixie/digitron svým vzhledem připomíná elektronky, ale jeho princip není založen na tepelné emisi elektronů, nýbrž o typ doutnavky.

Nejsem kutil ani elektrikář, mohu koupit už sestavené?

Ano, zajisté. Nabízíme možnost výroby krabiček a krytů na míru. Materiálem může být dřevo, slitiny hliníku, mosazi. Přistroj pro vás sestavíme, zapojíme a otestujeme ve shodě s požadavky pro CE.
