ESP32-C6-BUG
Kód: ESP32-C6-BUGDetailní popis produktu
Esp32-C6-Bug – vývojová deska s Wi-Fi 6, BLE 5, Zigbee & Thread

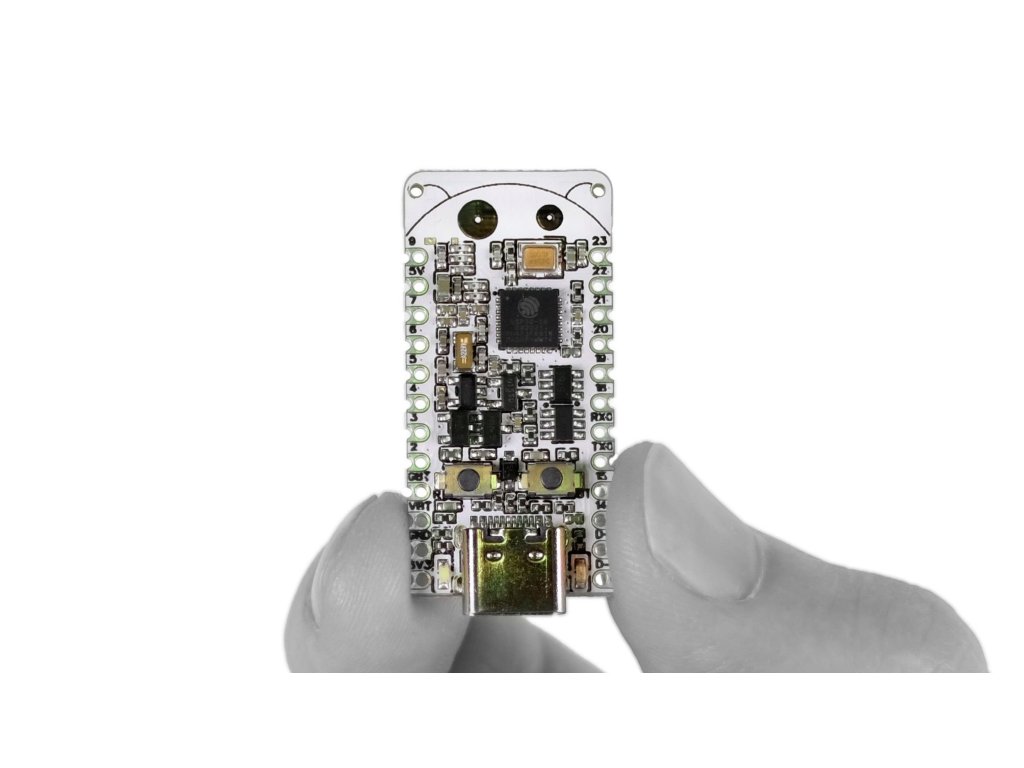

Esp32-C6-Bug je miniaturní deska postavená na čipu Esp32-C6FH4. Podporuje nejmodernější bezdrátové protokoly (Wi-Fi 6, Bluetooth LE 5, IEEE 802.15.4 – Zigbee & Thread), má extrémně nízkou spotřebu v hlubokém spánku a díky vestavěnému nabíjení Li-Po akumulátoru je připravená pro 100 % bezdrátové aplikace. Desku lze programovat v Arduino i ESP-IDF, k dispozici jsou ukázkové projekty.

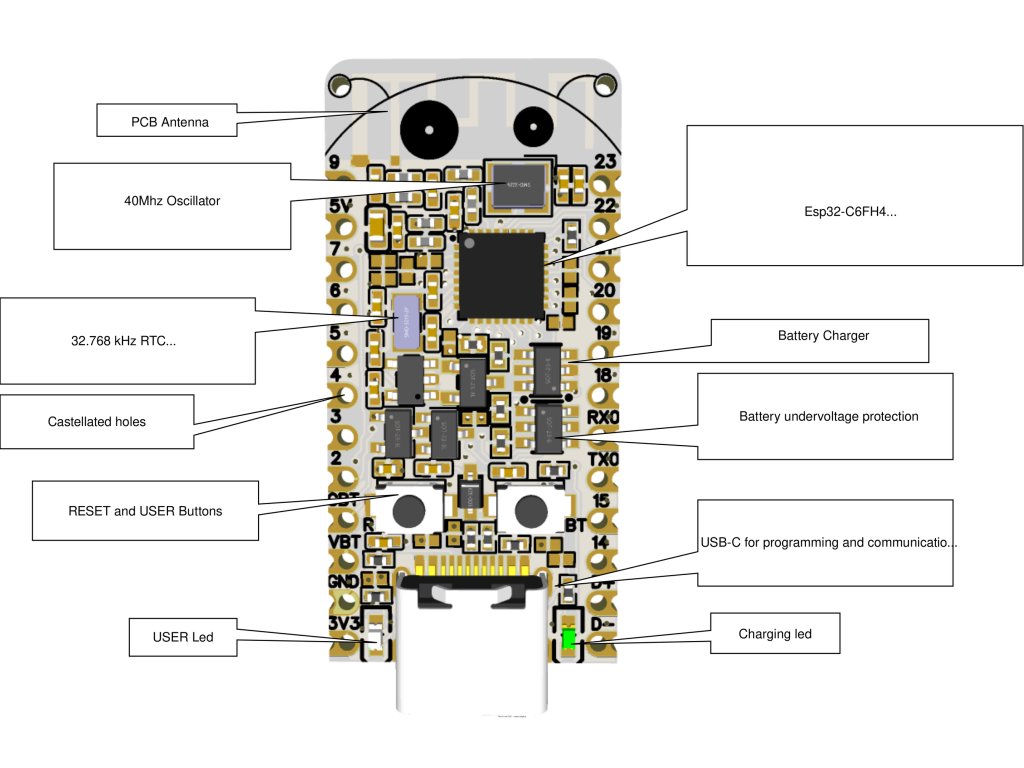

Klíčové vlastnosti
- Wi-Fi 6 / BLE 5 / Zigbee / Thread v jediném SoC
- 20 µA v hlubokém spánku (RTC buzení)
- Vestavěný battery charger, ochrana před podpětím a přepólováním

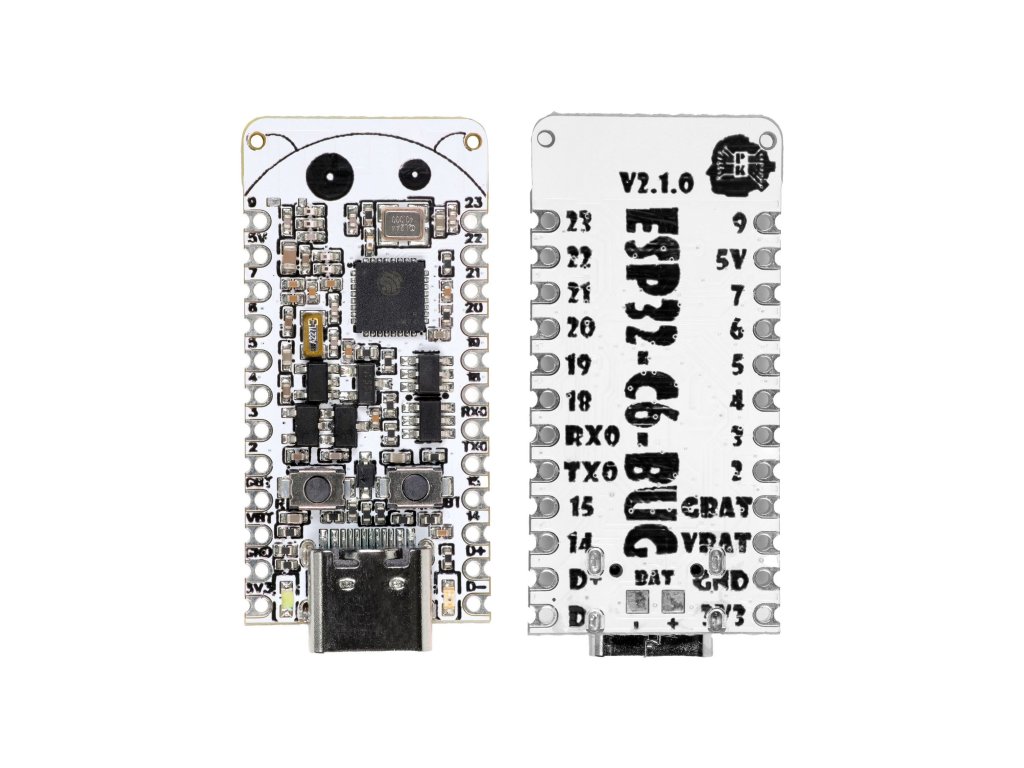

- Castellated i průchozí otvory – ideální pro pájení i nepájivé pole

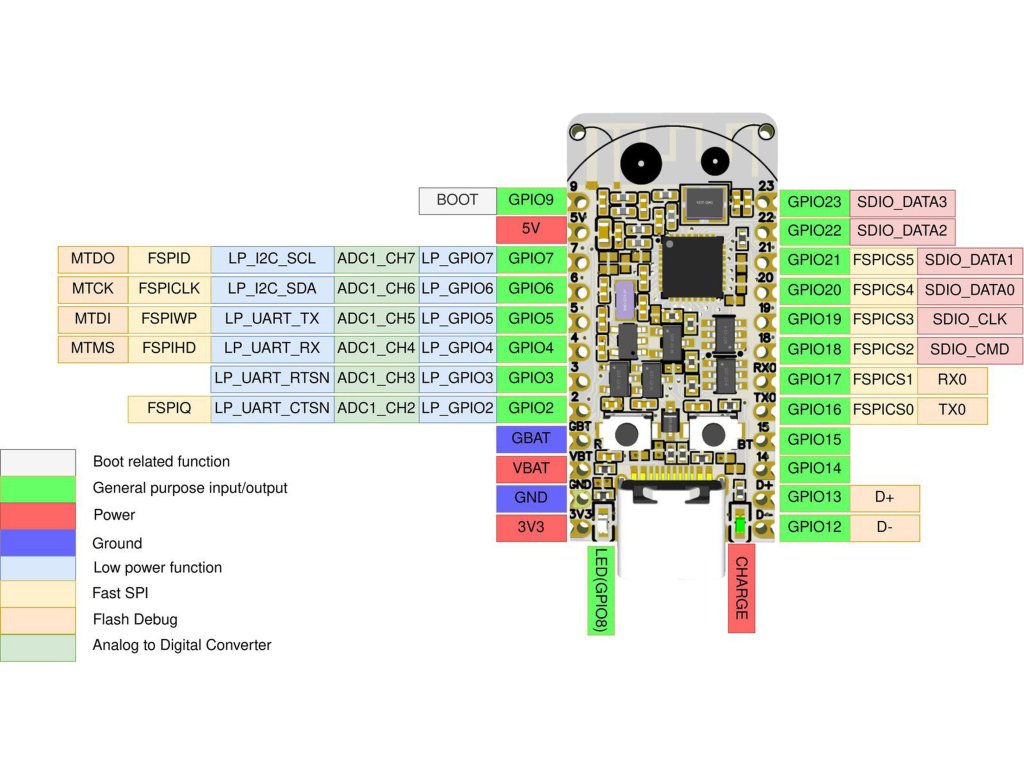

- Všechny GPIO (19 ks) vyvedeny, externí 32,768 kHz RTC krystal
- USB-C pro napájení, debug a flash
- Průhledný pájecí lak + dva montážní otvory M1
Technické parametry
| Kategorie | Hodnota |
|---|---|
| SoC | Esp32-C6FH4 (RISC-V) |
| CPU | 1 × 32-bit 160 MHz + 1 × 32-bit ULP 20 MHz |
| RAM / Flash | 512 kB SRAM / 4 MB SPI flash |
| Bezdrát | Wi-Fi 6 (2,4 GHz 802.11ax/b/g/n), BLE 5, IEEE 802.15.4 (Zigbee 3.0, Thread) |
| Rozhraní | SPI, UART, I²C, I²S, PWM, RMT, TWAI (CAN), SDIO, 12-bit ADC, temp senzor |
| GPIO | 19 × programovatelných pinů (+ LED) |
| Napájení | 5 V USB-C nebo Li-Po (nabíječka + měření), 700 mA LDO |
| Spotřeba | 20 µA Deep-Sleep, 60 µA (Zigbee sleepy), 200 µA (BLE advertising + Light-Sleep) |
| Krystaly | 32,768 kHz RTC a 40 MHz systémový |
| Rozměry | Breadboard-friendly, castellated hrany, 2 × M1 otvory |
Rozšiřující shield Esp32-Bug-Eth
- Wiznet W5500 Ethernet (SPI)
- Izolované PoE (SDAPO DP1435-5V)
- USB-C (napájení + data)
- STEMMA QT / Qwiic konektor
- Montážní otvory M2
Ukázkové scénáře použití
- Zigbee světla, spínače, sleepy senzory
- Thread ↔ Wi-Fi most nebo Ethernet ↔ Zigbee/Thread brána
- Home Assistant (ESPHome), protokolové můstky, chytrá domácnost
- Nositelná a bateriová zařízení s ultra-low-power režimy
Užitečné odkazy
Doplňkové parametry
| Kategorie: | ESP32 |
|---|---|
| Záruka: | 24 |
| Hmotnost: | 0.005 kg |
| EAN: | 8594215810001 |
| Konektor: | USB C |
| Logické napětí [V]: | 3.3 |
| MCU: | ESP32-C6 |
| Napájecí napětí [V]: | 5 |
| Počet volných GPIO pinů: | 19 |
| velikost RAM: | 512 |
| veliost flash: | 4 |
