DC-DC Step-Down měnič 600 W

Popis

Parametry:

• Rozsah vstupního napětí: 12 – 75 V
• Rozsah výstupního napětí: 2,5 – 60 V (musí splňovat podmínky redukce napětí, vstup IN násobit 0,8).
• Minimální výstupní napětí: 2,5 V
• Maximální výstupní napětí: přibližně rovné vstupnímu napětí * 0,8 (například je-li na vstupu 40 V, 40 V * 0,8 = 32 V, maximální výstupní napětí je 32 V).
• Stálý výstupní proud: 1 – 25 A (plynule nastavitelný)
• Maximální výstupní výkon: 600 W (pracovní prostředí by mělo být dobře větrané).
• Konstantní maximální pracovní výkon: 500 W (ve větraném prostředí).
• Konstantní maximální provozní proud: 25 A (ve větraném prostředí)
• Způsob odvodu tepla: Aktivní chlazení
• Ochrana proti podpětí na vstupu: Ne
• Ochrana proti přepětí na vstupu: Ne
• Provozní teplota: -10 – +65 °C
• Provozní frekvence: 80 kHz
• Účinnost konverze: až 95 % (účinnost souvisí se vstupním a výstupním napětím, proudem a rozdílem napětí).
• Ochrana proti zkratu: Ano (ochrana proti stejnosměrnému proudu).
• Ochrana proti zpětnému proudu: Ne
• Ochrana proti zpětnému proudu: Ne (nutno připojit diody na výstup).
• Světelný indikátor provozu: Ano (modrý LED indikátor výstupního napětí).
• Způsob připojení: vybaven nepájivými svorkovnicemi.

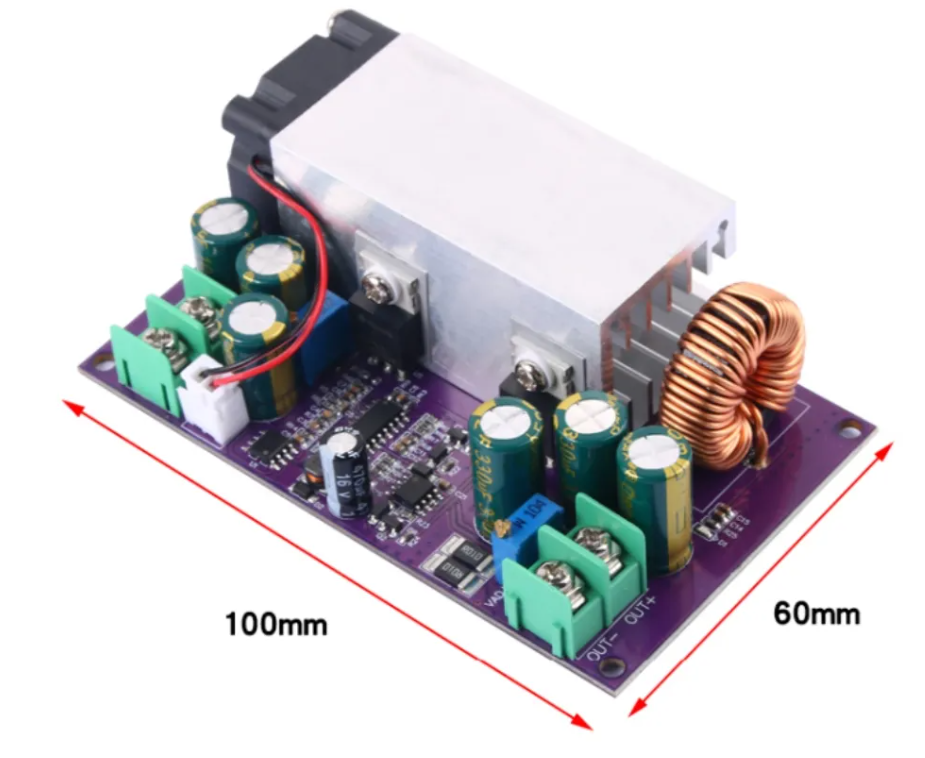

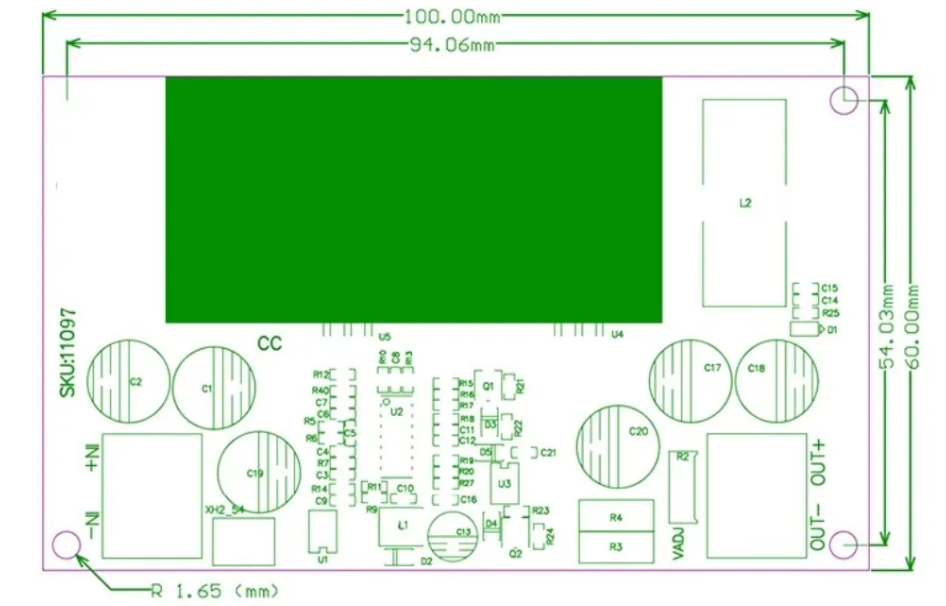

• Přibližné rozměry modulu: Délka 100 mm, šířka 60 mm a výška 35 mm.
• Hmotnost: přibližně 140 gramů.

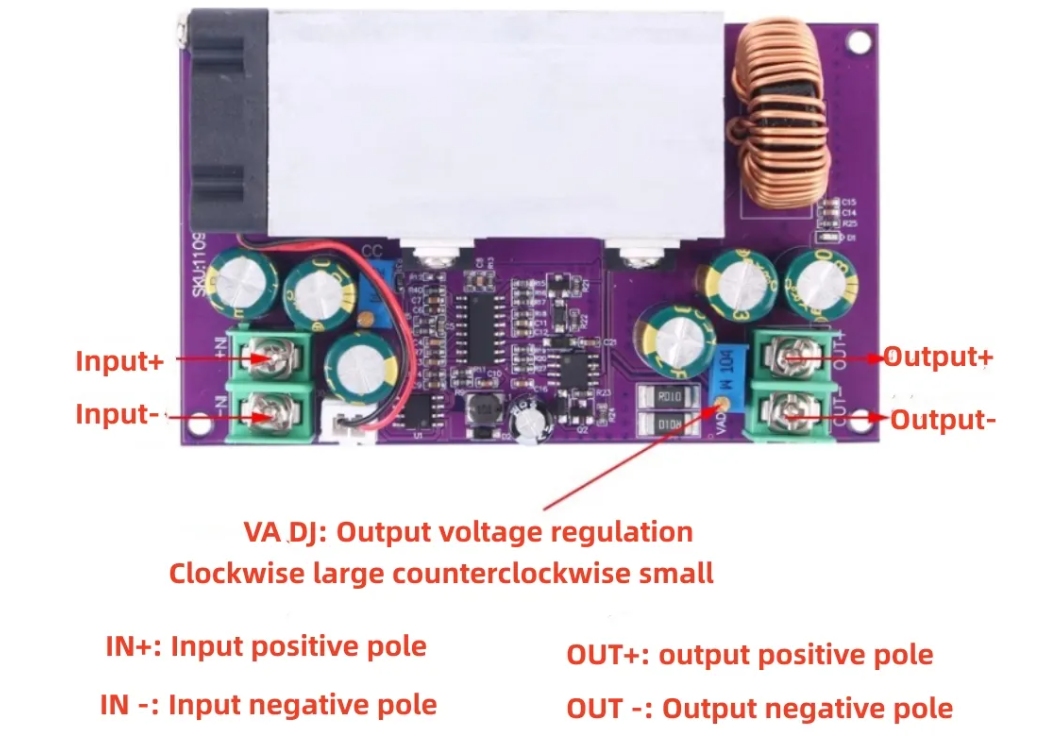

• Připojení: „IN“ je vstup (větší napětí) a „OUT“ je výstup (nižší napětí).
• Pozor: Nabíjejte akumulátor, případně na výstup přidejte diody, abyste zabránili zpětnému proudu!
• Elektroinstalace: Kabeláž musí být co možná nejtlustší za podmínek vysokého výkonu.

převod napětí:

• Regulovatelný výstup v rozsahu  2,5 – 60 V
• 12 – 75 V na 5 V
• 12 – 75 V na 9 V
• 14 – 75 V na 12 V
• 17 – 75 V na 14.8 V
• 19 – 75 V na 16.8 V
