Easy VFD

Popis

Co je EasyVFD?

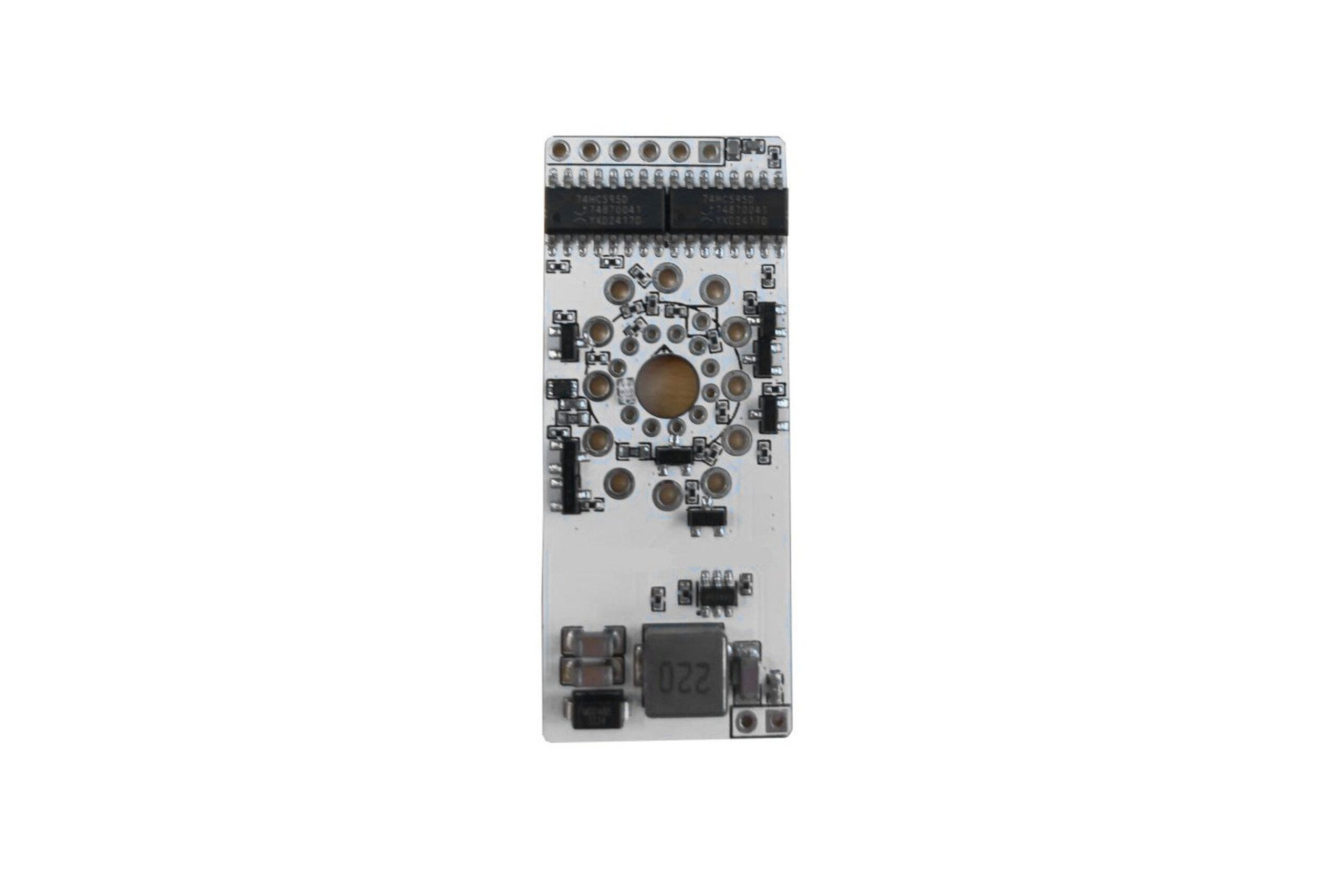

EasyVFD je retro zobrazovací ovladač navržen pro ovládání VFD trubic IV-11, IV-6 a IV-22.

Co činí EasyVFD speciálním?

• Step-up konvertor 5V na 28V na desce
• Pracuje s logikou 3.3V/5V
• Podporuje daisy-chaining více jednotek
• Displeje VFD vyžadují nižší napětí než trubice Nixie, takže jsou mnohem bezpečnější
• Tichý provoz bez zvuků
• Kompatibilní se štítem Duo Nixie díky pinoutu kompatibilní s EasyNixie
• Podpora RGB světla
• Dostupná knihovna pro Arduino

Jak EasyVFD zapojím?

Zapojte to stejným způsobem jako shift register.

• STCP->GPIO
• SHCP->GPIO
• DSIN->GPIO
• DSOUT->DSIN dalšího EasyPDLC v daisy chainu nebo ‚nepřipojeno‘
• OUT_EN->GPIO
• VLOGIC->3.3V nebo 5V podle napětí vaší MCU logiky
• VPOWER->5V
• GND->GND

Při zapojování VFD trubic IV-22 se podívejte do datasheetu pro IV-22, jsou zde pouze 2 způsoby zapojení, takže by to nemělo být tak těžké. Názvy pro segmenty IV-22 jsou napsány na desce.

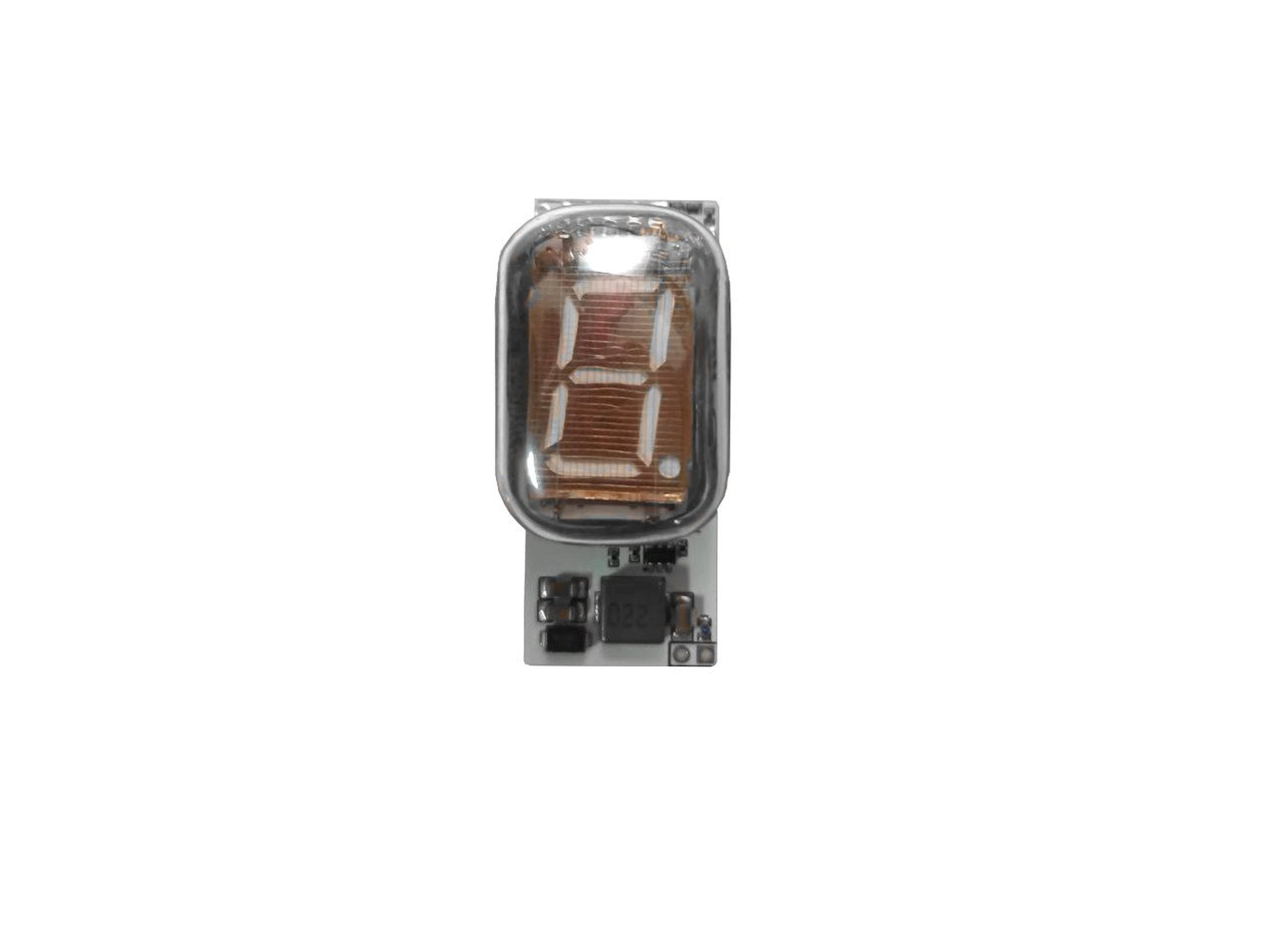

Při určování orientace u IV-11 se podívejte na VFD piny 1, 2 a 11. Pin 1 jde do díry 1V5, pin 2 do díry GRID a pin 11 do díry GND. Prosím ignorujte názvy segmentů napsané na desce, jsou trochu pomíchané.

U IV-6 berte v potaz, že díra mezi VFD piny (pin 12 zde není) na VFD koresponduje s dírou mezi pady na desce. Prosím ignorujte názvy segmentů napsané na desce, jsou trochu pomíchané.

Modul je prodáván bez VFD trubic
