Easy VFD Display

Popis

Co je Easy VFD Display?

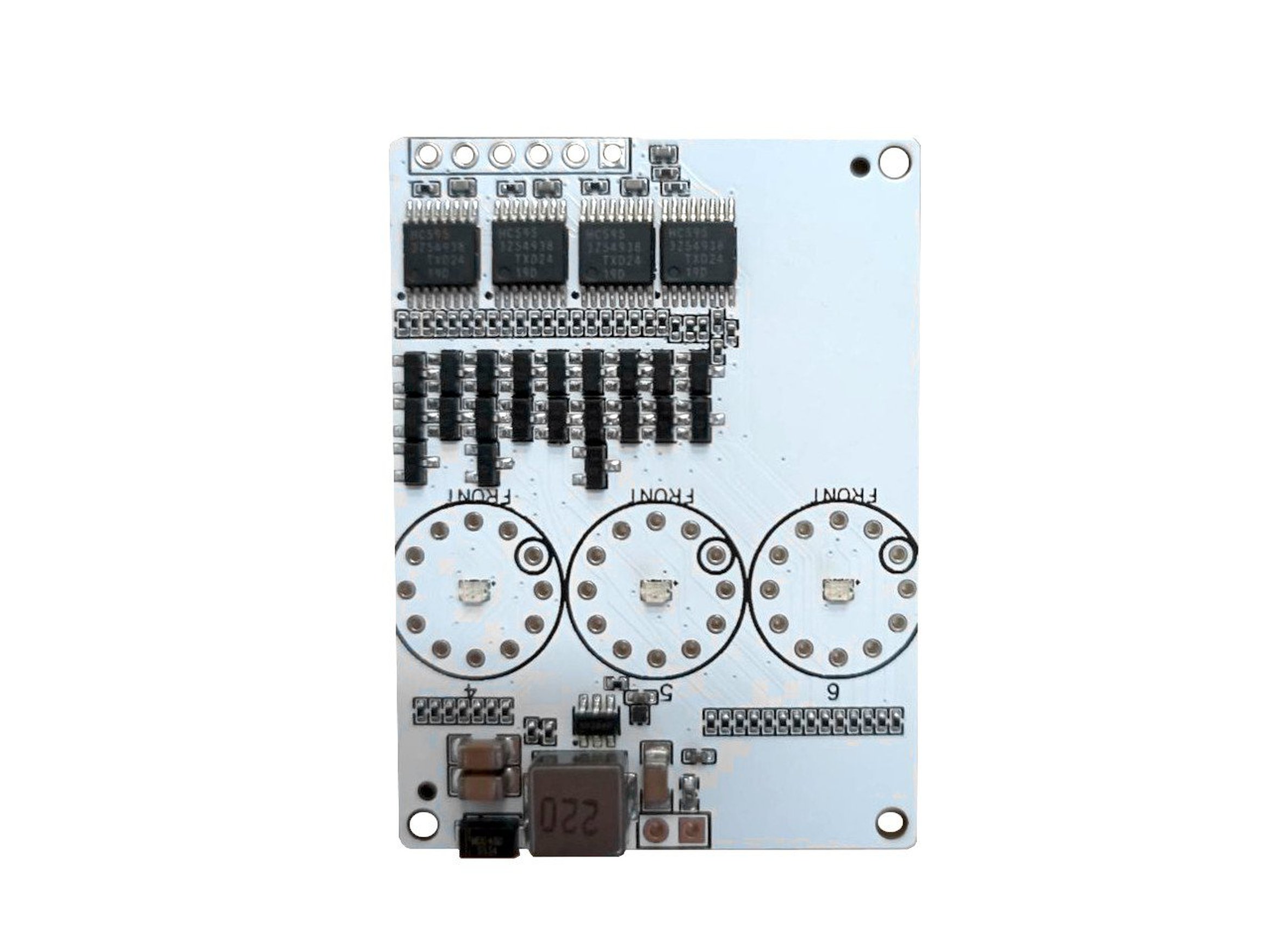

Easy VFD Display je retro zobrazovací ovladač navržen pro ovládání více VFD trubic IV-26.

Co činí Easy VFD Display speciálním?

• Step-up konvertor 5V na 28V na desce
• Pracuje s logikou 3.3V/5V
• Každá deska ovládá až 3 IV-26 VFD trubice
• Podporuje daisy-chaining s několika deskami
• Tichý provoz bez zvuků
• Pinout je kompatibilní s deskou EasyNixie
• Podpora světla RGB
• Dostupná knihovna pro Arduino
• Schémata dostupná ze záložky Datasheet

K čemu je Easy VFD Display užitečný?

Tři trubice jsou dostatečné pro zobrazení čísel a písmen, což umožňuje vytváření hodin nebo pohyblivého textu. Abecední příklad je dostupný v repozitáři knihoven.

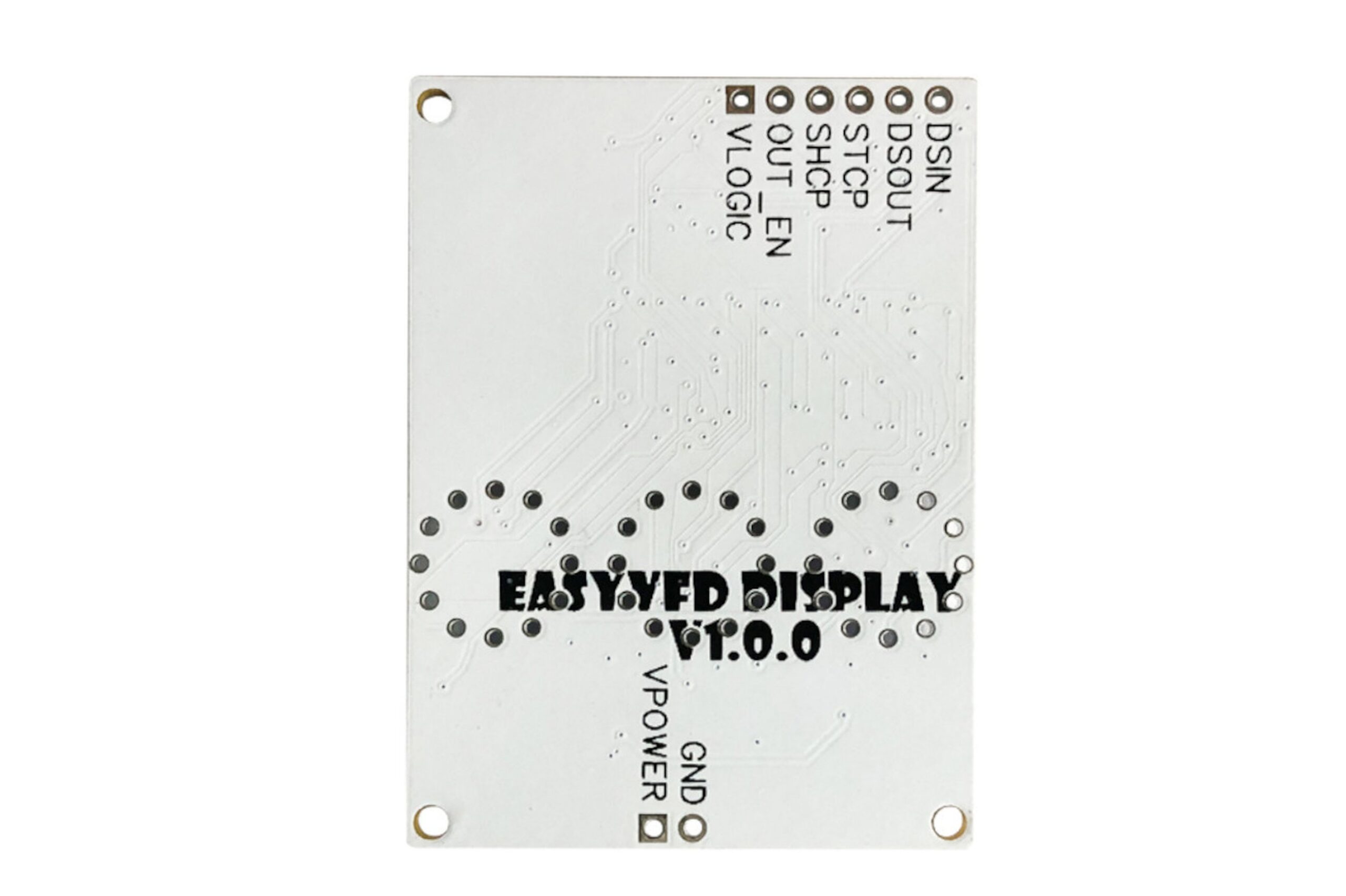

Jak zapojím Easy VFD Display?

Desku připojíte stejným způsobem jako shift register.

• STCP->GPIO
• SHCP->GPIO
• DSIN->GPIO
• DSOUT->DSIN dalšího EasyPDLC v daisy chainu nebo ‚nepřipojeno‘
• OUT_EN->GPIO
• VLOGIC->3.3V or 5V dle napětí logiky na MCU
• VPOWER->5V
• GND->GND

Varování

Ujistěte se, že používáte trubice IV-26 typu 1! Typy 2 a 3 používané v časovačích Elektronika 7 mají některé pixely zapojené do sebe!

Varování

Deska je na zapojení do štítu DUO Nixie moc velká, takže s ním není kompatibilní.
