Popis

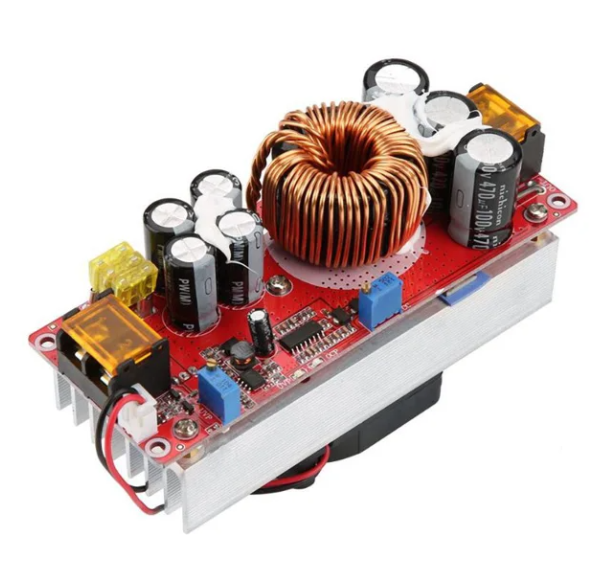

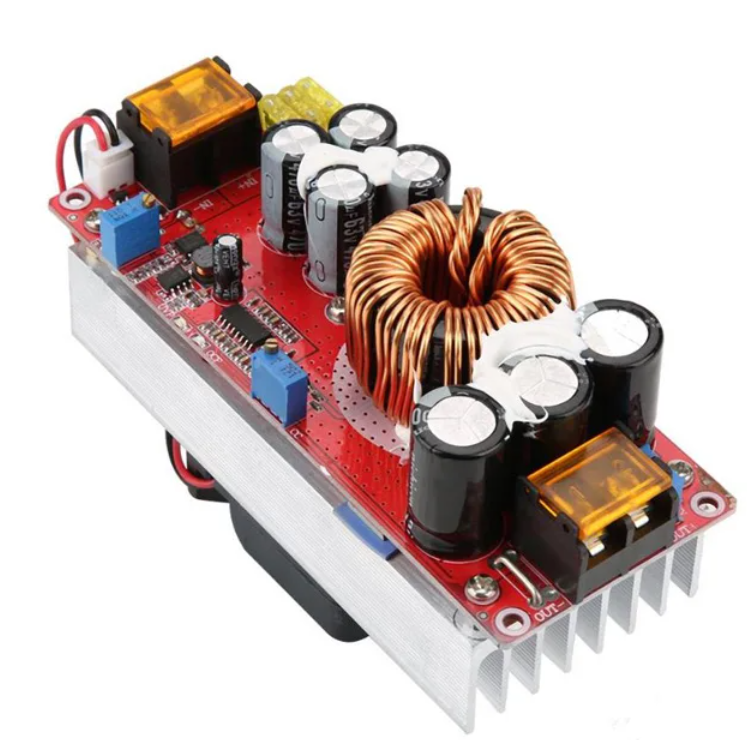

Výkonný DC-DC step-up měnič napětí s plynule nastavitelným výstupem 12–80 V a širokým vstupním rozsahem 10–60 V je ideální pro napájecí systémy, LED aplikace, dílenskou elektroniku, bateriové sestavy i průmyslové použití. Modul podporuje režim konstantního napětí (CV) i konstantního proudu (CC) v rozsahu 0,5–18 A, takže je vhodný také pro nabíjení akumulátorů nebo napájení zařízení citlivých na proudové omezení.

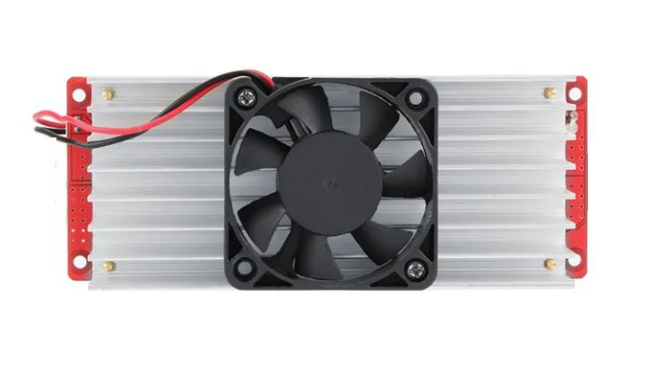

Měnič je vybaven ochranou proti přepólování, nastavitelnou ochranou proti podpětí baterie v rozsahu 9–50 V a pracuje na frekvenci 150 kHz. Maximální výstupní proud dosahuje až 18 A, při vyšším zatížení nad 10 A je však nutné zajistit účinné chlazení. Pokud vstupní proud překročí 15 A, doporučuje se doplnit ventilátor pro odvod tepla.
Díky robustní konstrukci, vysokému výkonu a širokým možnostem nastavení je tento DC-DC boost konvertor vhodnou volbou pro profesionály, kutily i servisní techniky, kteří hledají spolehlivé řešení pro zvýšení stejnosměrného napětí.
Hlavní výhody:
- široký vstupní rozsah DC 10–60 V
- plynule nastavitelný výstup 12–80 V
- konstantní proud i konstantní napětí (CC/CV)
- výstupní proud až 18 A max.
- ochrana proti přepólování
- nastavitelná ochrana proti nízkému napětí baterie
- vhodné pro napájení, nabíjení i průmyslové aplikace
Technické parametry:
- Vstupní napětí: DC 10–60 V
- Výstupní napětí: 12–80 V, plynule nastavitelné
- Vstupní proud: 20 A max., s ventilátorem až 25 A při 12–24 V
- Klidový proud: 15 mA
- Výstupní proud: 18 A max.
- Rozsah konstantního proudu: 0,5–18 A (±0,3 A)
- Ochrana proti přepólování: ano
- Ochrana proti nízkému napětí baterie: ano, 9–50 V nastavitelná
- Pracovní teplota: -40 až +85 °C
- Pracovní frekvence: 150 kHz
